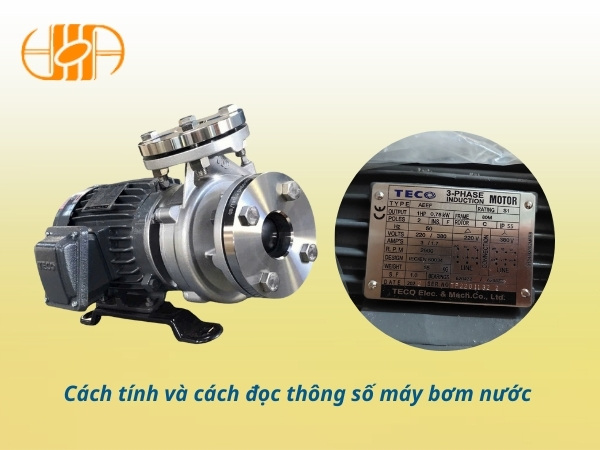

Cách tính và cách đọc thông số máy bơm nước đơn giản

Nắm rõ cách đọc thông số máy bơm nước rất quan trọng trong việc hiểu và lựa chọn loại máy bơm phù hợp với công trình. Các thông số như lưu lượng, cột áp, công suất hay nguồn điện phản ánh trực tiếp khả năng làm việc của máy bơm trong từng điều kiện cụ thể. Cùng Xương Minh tìm hiểu ý nghĩa từng thông số qua bài viết sau đây!

Thông số máy bơm nước là gì? Vì sao cần hiểu đúng?

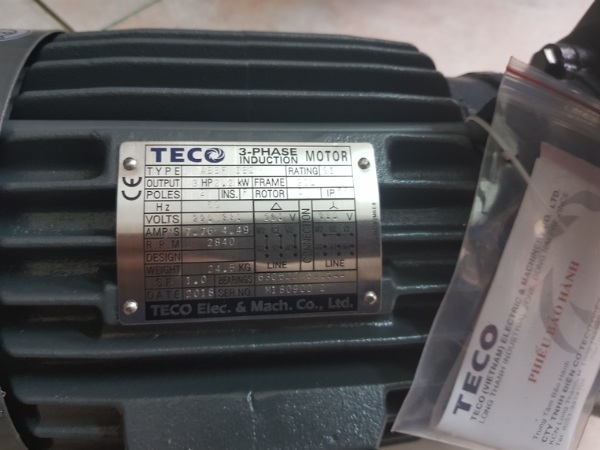

Thông số máy bơm nước là các chỉ số kỹ thuật do nhà sản xuất cung cấp, dùng để mô tả khả năng hoạt động, hiệu suất bơm và điều kiện vận hành của máy bơm. Những thông số này giúp người dùng biết máy có thể bơm được bao nhiêu nước, đẩy cao bao nhiêu, tiêu thụ điện như thế nào và phù hợp với mục đích sử dụng nào.

Vì sao cần hiểu đúng và biết cách đọc thông số máy bơm nước?

• Chọn đúng máy bơm cho nhu cầu thực tế, đảm bảo đủ nước sử dụng, tránh tình trạng thiếu công suất hoặc dư công suất gây lãng phí.
• Tăng hiệu quả vận hành, giúp máy hoạt động ổn định, làm việc đúng điểm tối ưu theo thiết kế.
• Tiết kiệm điện năng và chi phí đầu tư, không phải mua máy quá lớn hoặc tiêu thụ điện không cần thiết.
• Kéo dài tuổi thọ thiết bị, hạn chế các sự cố như quá tải, rung lắc, nóng máy hoặc hư hỏng sớm.

Ký hiệu máy bơm nước trong bản vẽ kỹ thuật là gì? Cách đọc đúng

Trong bản vẽ kỹ thuật, máy bơm nước được ký hiệu bằng hình học tiêu chuẩn kết hợp với mã thiết bị (tag name) và các thông số kỹ thuật đi kèm. Việc đọc đúng ký hiệu máy bơm không chỉ dựa vào hình vẽ, mà cần hiểu rõ các thông số như công suất, lưu lượng, cột áp và đường kính ống để lựa chọn thiết bị phù hợp.

Các ký hiệu máy bơm phổ biến

• Trong bản vẽ P&ID (Piping and Instrumentation Diagram): Máy bơm thường được ký hiệu bằng biểu tượng bơm ly tâm, bơm piston,… và gán mã thiết bị như P-101, B-01, PU-01. Ký hiệu chữ đi kèm thể hiện vị trí và loại bơm trong hệ thống, không dùng chữ “P” đơn lẻ để chỉ Pump.
• Trong bản vẽ cơ điện hoặc bản vẽ thi công tại Việt Nam: Máy bơm có thể được ký hiệu bằng MB (Máy Bơm) hoặc WP (Water Pump) theo quy ước của đơn vị thiết kế, ví dụ: MB-01, WP-02, thường kết hợp với ký hiệu động cơ điện.

Cách đọc thông số máy bơm nước kèm theo ký hiệu máy bơm

• P (Power – Công suất): kW hoặc HP
• Q (Lưu lượng): m³/h hoặc lít/phút
• H (Cột áp): m
• Ø (Đường kính ống hút/xả): mm
• Ký hiệu loại bơm: bơm ly tâm, bơm chìm, bơm piston,…

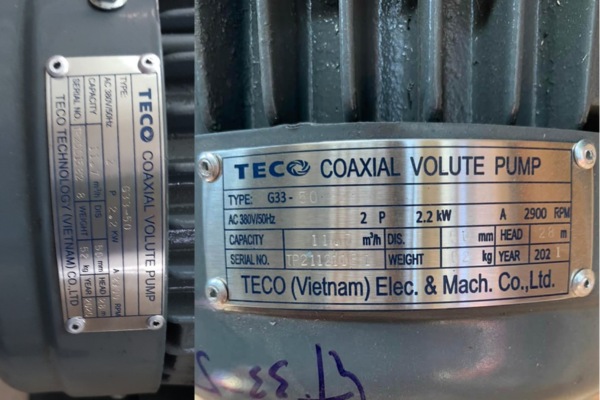

Ví dụ, với các dòng máy bơm Teco, thông số thường được in rõ trên tem máy giúp người dùng dễ dàng tra cứu và lựa chọn đúng model.

Các thông số quan trọng của máy bơm nước và ý nghĩa

Để chọn được máy bơm phù hợp, người mua cần có sự hiểu biết về các thông số và cách đọc thông số máy bơm nước chính xác, cụ thể:

Lưu lượng máy bơm (Q)

Lưu lượng là lượng nước mà máy bơm có thể đẩy đi trong một khoảng thời gian cụ thể, được đo bằng đơn vị lít/phút hoặc mét khối/giờ. Thông số (Q) cho biết trong mỗi trường hợp cụ thể, máy bơm có thể đầy bể với lượng nước là bao nhiêu trong một khoảng thời gian nhất định.

Để hiểu rõ hơn về mối quan hệ giữa lưu lượng và cột áp, cần tham khảo biểu đồ cột áp và lưu lượng của máy bơm đó. Công thức quy đổi đơn vị cho thông số (Q) là như sau:

• 1 l/p = 0.06 m3/h
• 1 l/p = 0.001 m3/p
• 1 l/s = 3.6 m3/h
• 1 l/s = 0.06 m3/p

Nếu cột áp tăng cao, lưu lượng sẽ giảm và ngược lại. Lưu lượng thấp có nghĩa là quá trình bơm nước sẽ diễn ra trong thời gian dài hơn.

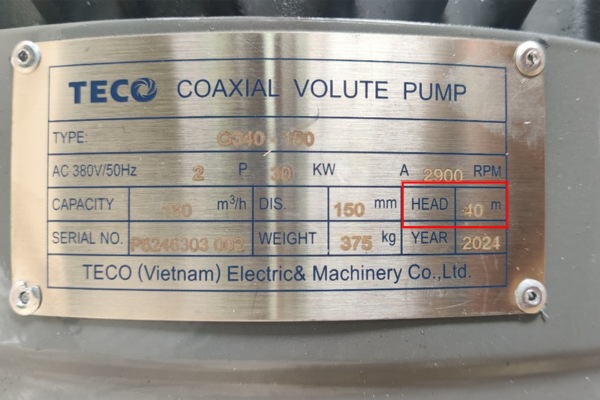

Cột áp máy bơm (H)

Cột áp máy bơm, ký hiệu là H, là đại lượng biểu thị mức năng lượng mà máy bơm truyền cho chất lỏng, tương ứng với chiều cao cột chất lỏng mà máy có thể đẩy lên từ cửa hút đến cửa xả. Cột áp thường được đo bằng mét cột chất lỏng (m) và không phụ thuộc vào khối lượng riêng của chất lỏng mà phụ thuộc vào năng lượng do bơm tạo ra.

Cột áp là thông số quan trọng để xác định khả năng đẩy cao, thắng tổn thất áp suất đường ống và đảm bảo nước đến đúng vị trí yêu cầu trong hệ thống.

Công suất máy bơm (P)

Công suất máy bơm nước, ký hiệu là P, là đại lượng phản ánh mức năng lượng mà hệ thống bơm tiêu thụ trong quá trình làm việc. Trong thực tế, công suất máy bơm phụ thuộc rất lớn vào động cơ. Các dòng động cơ Teco hiện nay được đánh giá cao nhờ hiệu suất ổn định, tiết kiệm điện và độ bền cao trong môi trường công nghiệp.

• Công suất thủy lực (công suất hữu ích): Là công suất thực tế dùng để truyền năng lượng cho chất lỏng, giúp tăng áp suất và đẩy nước đi.
• Công suất trục bơm: Là công suất cần thiết trên trục của máy bơm để tạo ra công suất thủy lực. Công suất này đã bao gồm các tổn thất cơ khí bên trong bơm.
• Công suất động cơ: Là công suất mà động cơ điện phải cung cấp cho bơm. Do tồn tại tổn thất trong động cơ và quá trình truyền động (khớp nối, dây đai, ổ trục…), công suất động cơ luôn lớn hơn công suất trục bơm và công suất thủy lực.

Thông số công suất của máy bơm nước (P) thường biểu hiện mức độ tiêu thụ điện, được đo bằng đơn vị W, KW hoặc HP. Ở miền Nam, 1HP tương đương với 0,74KW hoặc 740W, thường được gọi là “bơm 1 ngựa” (1HP) hoặc “2 mã lực” (2HP).

Hút sâu là gì?

Hút sâu là thông số thể hiện khả năng hút nước của máy bơm khi nguồn nước nằm thấp hơn vị trí lắp đặt. Thông số này thường được ký hiệu là Hs và đo bằng mét (m). Hút sâu chủ yếu áp dụng cho máy bơm đặt cạn, với giá trị thực tế thường không vượt quá 7 – 8 m do giới hạn áp suất khí quyển và tổn thất đường ống.

Dòng điện & nguồn điện

Dòng điện & nguồn điện là thông số thể hiện mức tiêu thụ điện năng và yêu cầu cấp điện của máy bơm. Dòng điện được đo bằng ampe (A), phản ánh cường độ dòng điện mà động cơ sử dụng khi vận hành và có thể tra cứu qua nhãn mác hoặc tài liệu kỹ thuật của máy.

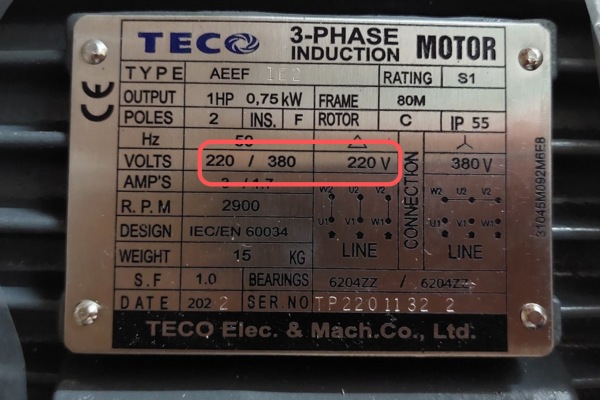

Về nguồn điện, máy bơm dân dụng thường dùng điện 1 pha 220V, trong khi máy bơm công nghiệp chủ yếu sử dụng điện 3 pha 380V, cần được lựa chọn phù hợp với hệ thống điện hiện có.

Tụ điện máy bơm

Tụ điện máy bơm (Capacitor – ký hiệu C) là linh kiện quan trọng trong động cơ máy bơm 1 pha, có nhiệm vụ tạo độ lệch pha để sinh mô-men xoắn khởi động và giúp động cơ vận hành ổn định. Trên tụ điện thường ghi các thông số như điện dung (µF, nF), điện áp định mức (V) và sai số (K, J, A).

Hiệu suất máy bơm

Hiệu suất máy bơm là chỉ số phản ánh mức độ chuyển đổi năng lượng từ động cơ sang năng lượng dùng để vận chuyển chất lỏng. Thông số này phụ thuộc vào thiết kế, chất lượng chế tạo, mức độ mài mòn và điều kiện vận hành, nên công suất động cơ thường được chọn lớn hơn công suất tính toán để đảm bảo an toàn.

Thực tế, hiệu suất bơm pittông khoảng 0,60 – 0,92, bơm ly tâm 0,68 – 0,90, bơm hướng trục 0,70–0,85, và máy bơm càng lớn thì hiệu suất thường càng cao.

Kích thước ống hút và ống xả

Kích thước ống hút và ống xả là thông số ảnh hưởng trực tiếp đến hiệu suất làm việc của máy bơm. Đường kính ống thường được đo bằng mm hoặc inch, trong đó 1 inch tương đương 25,4 mm.

Theo tiêu chuẩn, kích thước đường ống cần được lựa chọn trước khi lựa chọn máy bơm. Tuy nhiên, hiện nay, nhiều hộ gia đình/công ty thường làm ngược lại, tức là xây nhà và lắp xưởng rồi mới chọn mua máy bơm hay máy bơm cũ hỏng phải mua máy mới.

Việc lựa chọn máy bơm sau sẽ dẫn đến việc đường ống không theo đúng quy chuẩn, ảnh hưởng đến hiệu suất làm việc của máy bơm.

Độ ồn máy bơm

Độ ồn máy bơm phản ánh mức âm thanh phát ra khi máy hoạt động, được đo bằng decibel (dB). Độ ồn càng thấp thì máy vận hành càng êm, ít gây khó chịu và phù hợp cho khu vực sinh hoạt. Với máy bơm dân dụng, độ ồn phổ biến thường nằm trong khoảng 40 – 60 dB.

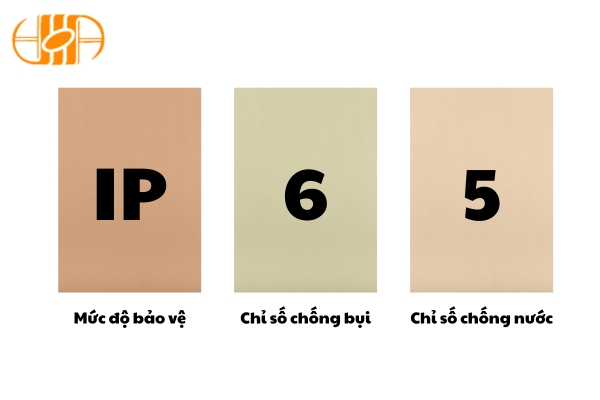

Tiêu chuẩn chống nước (IP)

Tiêu chuẩn chống nước IP (Ingress Protection) dùng để đánh giá khả năng chống bụi và chống nước của máy bơm trong các điều kiện làm việc khác nhau. Chữ số thứ nhất (0 – 6) thể hiện mức độ chống bụi, chữ số thứ hai (0 – 8) thể hiện khả năng chống nước. Ví dụ, IP65 cho biết thiết bị chống bụi hoàn toàn và có thể ngâm nước tương đối lâu ở độ sâu do nhà sản xuất quy định.

Nhiệt độ & độ sạch của nước

Nhiệt độ & độ sạch của nước là các thông số cho biết giới hạn điều kiện làm việc của máy bơm.

• Nhiệt độ nước và môi trường xung quanh được đo bằng °C, đặc biệt quan trọng khi bơm nước nóng hoặc dùng trong hệ thống lò hơi.
• Độ sạch của nước (nồng độ hạt rắn) quyết định việc lựa chọn loại bơm phù hợp; nước càng bẩn, chứa nhiều cát hoặc bùn thì càng cần máy bơm chuyên dụng để tránh mài mòn, hư hỏng cánh và buồng bơm.

Cách tính các thông số máy bơm nước

Ngoài nắm rõ cách đọc thông số máy bơm nước, người dùng cũng cần quan tâm đến cách tính toán các thông số cơ bản như lưu lượng, cột áp và công suất.

Tính lưu lượng

Lưu lượng máy bơm là thể tích chất lỏng mà máy bơm có thể đẩy đi trong một đơn vị thời gian.
Đơn vị thường dùng: lít/phút (L/min) hoặc m³/h.

Trong thực tế vận hành, lưu lượng và cột áp có quan hệ nghịch:

• Cột áp càng thấp → lưu lượng càng lớn
• Cột áp càng cao → lưu lượng càng giảm

Công thức tính lưu lượng: Q = V/ t

Trong đó:

• Q: Lưu lượng (m³/h hoặc L/min)
• V: Thể tích nước cần bơm (m³)
• t: Thời gian bơm (giờ)

Ví dụ:
Bể nước dung tích 3 m³, cần bơm đầy trong 1 giờ
→ Q = 3 / 1 = 3 m³/h
→ Nên chọn máy bơm có lưu lượng khoảng 3–4 m³/h để dự phòng tổn thất.

Tính cột áp

Cột áp của máy bơm được hiểu là tổng năng lượng cần thiết để đưa nước từ vị trí thấp nhất đến điểm sử dụng cao nhất trong hệ thống. Giá trị này không chỉ bao gồm chiều cao nâng nước mà còn phải cộng thêm các tổn thất phát sinh trong quá trình dòng chảy.

Cụ thể, cột áp cần tính đến:

• Chênh lệch cao độ giữa vị trí đặt bơm và điểm xả nước.
• Hao hụt áp suất do ma sát thành ống, đặc biệt với đường ống nhỏ hoặc bề mặt ống không nhẵn.
• Tổn thất áp tại các phụ kiện như co, cút, tê, van.
• Áp lực tiêu thụ tại tải (nếu hệ thống có thiết bị yêu cầu áp suất riêng).

Trong trường hợp hệ thống có nhiều điểm lấy nước, nên chọn tuyến ống dài và phức tạp nhất để tính toán. Đây là cách xác định cột áp lớn nhất mà máy bơm phải đáp ứng.

Theo kinh nghiệm thực tế:

• Một co góc vuông gây tổn thất khoảng 3% tổng cột áp.
• Một nhánh tê làm giảm khoảng 2% cột áp.
• 5m đường ống nằm ngang có thể quy đổi tương đương 1m chiều cao bơm

Sau khi cộng đầy đủ các thành phần, cần nhân thêm hệ số dự phòng an toàn, thường lấy khoảng 1,4 lần cột áp tính toán. Giá trị cuối cùng này là cơ sở để cung cấp cho đơn vị bán bơm hoặc nhà sản xuất nhằm tra biểu đồ đặc tính và lựa chọn model phù hợp với nhu cầu sử dụng.

Tính công suất

Công suất máy bơm phụ thuộc trực tiếp vào lưu lượng và cột áp làm việc. Công thức tính công suất thủy lực của bơm được xác định như sau:

P (kW) = [Q × H × 1000] / [102 × η]

Trong đó:

• P: Công suất bơm (kW)
• Q: Lưu lượng nước (m³/s)
• H: Cột áp bơm (m)
• η: Hiệu suất bơm, thường nằm trong khoảng 0,8 – 0,9

Ví dụ: Giả sử một hệ thống cần bơm nước với các thông số sau:

• Lưu lượng yêu cầu: 0,0083 m³/s
• Cột áp làm việc: 25 m
• Hiệu suất bơm dự kiến: η = 0,8

P = (0,0083 × 25 × 1000) / (102 × 0,8) ≈ 2,54 kW

Do cần dự phòng an toàn, nên chọn động cơ có công suất lớn hơn giá trị tính toán, ví dụ 3 kW (≈ 4HP) để máy bơm vận hành ổn định, tránh quá tải khi làm việc liên tục.

Hướng dẫn chọn máy bơm phù hợp với từng nhu cầu

Biết cách đọc thông số máy bơm nước sẽ giúp bạn lựa chọn loại máy bơm phù hợp, bên cạnh đó, bạn cũng cần lưu ý các hướng dẫn sau đây:

• Nhà cao tầng, bơm nước lên bồn chứa: Nên chọn máy bơm đẩy cao, trong đó cột áp danh định phải lớn hơn tổng chiều cao từ vị trí đặt bơm đến bồn chứa, đồng thời cộng thêm tổn thất áp lực trên đường ống.
• Áp lực nước yếu trong sinh hoạt: Với các trường hợp vòi sen chảy yếu, máy giặt hoặc bình nóng lạnh hoạt động kém, nên sử dụng bơm tăng áp cho nước yếu để cải thiện áp lực nước ổn định.
• Hút nước giếng, ao hồ, bể ngầm: Giếng khoan sâu cần dùng máy bơm chìm giếng khoan hoặc bơm hỏa tiễn chuyên dụng. Trường hợp ao hồ, bể chứa nông có thể sử dụng bơm ly tâm đặt cạn hoặc bơm chìm. Bạn có thể tham khảo chi tiết cách lắp đặt máy bơm nước giếng khoan để tránh các lỗi thường gặp.
• Tưới tiêu, cấp nước lưu lượng lớn: Các hệ thống tưới tiêu, cấp nước cho trang trại hoặc công trình cần máy bơm có lưu lượng lớn, thường là bơm ly tâm trục ngang hoặc trục đứng.
• Xử lý nước thải, nước bẩn: Đối với nước thải sinh hoạt hoặc công nghiệp, phải sử dụng máy bơm nước thải chuyên dụng, có khả năng chịu cặn rắn, chống ăn mòn và phù hợp với môi trường làm việc khắc nghiệt.
• Hệ thống công nghiệp, nhà xưởng: Nên chọn máy bơm công suất lớn, sử dụng động cơ điện 3 pha, ưu tiên hiệu suất cao để tiết kiệm điện năng.
• Hệ thống nước nóng, lò hơi, PCCC: Cần sử dụng các dòng máy bơm chuyên dụng chịu nhiệt, chịu áp cao, vật liệu phù hợp và tuân thủ tiêu chuẩn kỹ thuật riêng. Không sử dụng máy bơm dân dụng cho các hệ thống đặc thù này.

Bảng thông số máy bơm nước phổ biến trên thị trường

Để người dùng dễ hình dung và so sánh khi lựa chọn thiết bị, bảng dưới đây tổng hợp các thông số máy bơm nước phổ biến trên thị trường hiện nay:

Thông số máy bơm nước cao áp
Công suất	Hút sâu	Cột áp	Lưu lượng	Ống	Điện áp	Dòng điện	Trọng lượng
(HP)	(m)	(m)	(m3/h)	(mm)	(V)	(A)	(Kg)
0.5	8	19	8	34/34	220	3.6	12
1	8	20	16	42/34	220/380	5,3/1,8	14.5
1.5	8	28	25	49/42	220/380	8/2,8	17.5
2	8	31	29	60/49	220/380	11/3,6	23.5
3	8	31	31	60/60	220/380	16/5,3	26.5
Thông số máy bơm nước lưu lượng
1	6	15	27	60/60	220	2	15.5
1.5	6	18	36	90/60	220	2,5	18
2	6	20	45	90/90	220	2,5	25
3	6	18	62	114/114	220	3	28
Thông số máy bơm nước giếng sâu
2	14	30	6	42/34	220	14.5	32
3	16	35	8	60/34	380	5.3	32

Áp dụng đúng cách đọc thông số máy bơm nước giúp người dùng chủ động hơn khi lựa chọn thiết bị cho gia đình, công trình hoặc hệ thống công nghiệp. Từ lưu lượng, cột áp đến công suất và điều kiện vận hành, mỗi thông số đều có vai trò riêng và liên kết chặt chẽ với nhau. Khi xác định đúng nhu cầu thực tế và đối chiếu chính xác thông số kỹ thuật, máy bơm sẽ hoạt động bền bỉ, tiết kiệm điện năng và đáp ứng tốt mục đích sử dụng.
