Cánh quạt tháp giải nhiệt là bộ phận tạo luồng gió cưỡng bức, hỗ trợ quá trình trao đổi nhiệt giữa nước và không khí trong tháp. Chất lượng và thiết kế cánh quạt ảnh hưởng trực tiếp đến hiệu suất làm mát, độ ổn định khi vận hành và tuổi thọ của toàn bộ hệ thống.
Cánh quạt tháp giải nhiệt là gì?

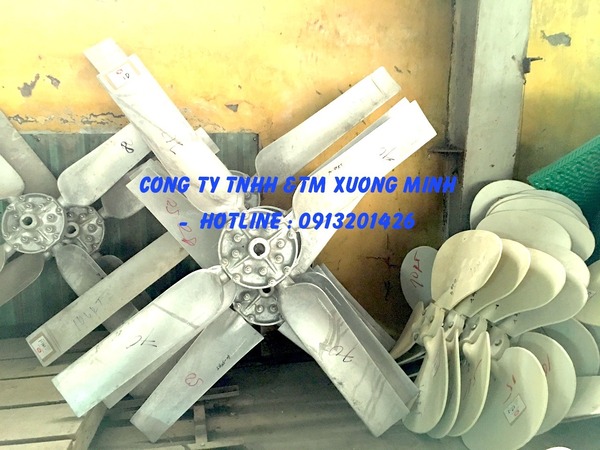

Cánh quạt tháp giải nhiệt là bộ phận chính tạo luồng gió cưỡng bức, giúp đẩy nhanh quá trình thoát nhiệt và tăng hiệu quả bay hơi trong hệ thống làm mát tuần hoàn. Nhờ thiết kế khí động học, cánh quạt hỗ trợ tháp giải nhiệt vận hành ổn định và đạt hiệu suất làm mát tối ưu.
Tùy theo cấu tạo và nguyên lý hoạt động của tháp, cánh quạt có thể được lắp trực tiếp trên trục mô-tơ hoặc truyền động gián tiếp thông qua dây curoa.
Số lượng cánh quạt trong mỗi tháp giải nhiệt phụ thuộc vào kiểu quạt và công suất thiết kế của nhà sản xuất. Thông thường, một tháp chỉ sử dụng một cụm quạt với số cánh dao động từ 3 đến 10 cánh.

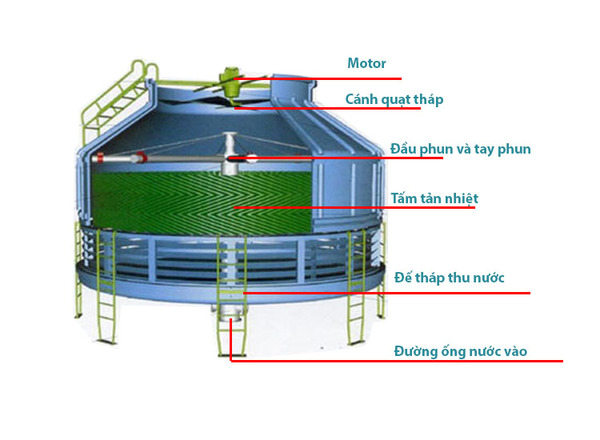

Cấu tạo của cánh quạt tháp giải nhiệt
Cấu tạo cánh quạt tháp giải nhiệt bao gồm các bộ phận cơ khí chính sau:
Cánh quạt
Cánh quạt là bộ phận trực tiếp tạo ra luồng gió đối lưu trong tháp giải nhiệt. Cánh được thiết kế theo hình dạng cong và góc nghiêng tối ưu để tăng lưu lượng gió, đồng thời hạn chế rung lắc và tiếng ồn khi vận hành. Vật liệu chế tạo cánh quạt tháp giải nhiệt thường là nhôm, nhựa kỹ thuật hoặc hợp kim nhẹ, giúp giảm tải cho động cơ và tăng độ bền trong điều kiện nhiệt độ, độ ẩm cao.
Bầu cánh
Bầu cánh đóng vai trò là phần trung tâm liên kết các cánh quạt thành một cụm hoàn chỉnh. Bộ phận này yêu cầu độ cứng vững cao để chịu được lực quay liên tục với tốc độ lớn. Bầu cánh được gia công chính xác và kết nối trực tiếp với trục truyền động, đảm bảo lực quay được phân bổ đồng đều đến toàn bộ cánh quạt.
Vòng định vị và vít cố định
Vòng định vị và vít cố định có chức năng giữ cánh quạt tháp giải nhiệt đúng vị trí thiết kế, đảm bảo độ cân bằng và an toàn trong quá trình vận hành. Các chi tiết này thường được chế tạo từ vật liệu chống ăn mòn, phù hợp với môi trường ẩm và có hơi nước liên tục của tháp giải nhiệt.
Trục kết nối
Trục kết nối là bộ phận truyền mô-men xoắn từ động cơ đến cụm cánh quạt tháp giải nhiệt. Trục yêu cầu độ đồng tâm cao, khả năng chịu tải tốt để hạn chế rung lắc, giúp cánh quạt vận hành ổn định và kéo dài tuổi thọ hệ thống.

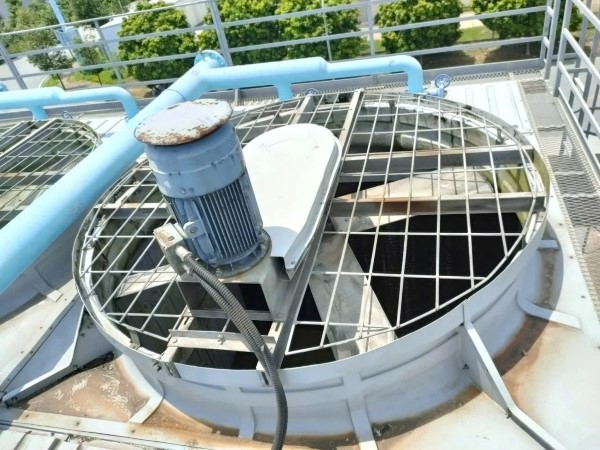

Vai trò của cánh quạt trong hệ thống tháp giải nhiệt
Trong hệ thống tháp giải nhiệt, cánh quạt giữ vai trò then chốt trong việc điều phối luồng không khí và quyết định trực tiếp đến hiệu quả làm mát, mức tiêu thụ năng lượng cũng như độ ổn định khi vận hành của toàn bộ thiết bị.

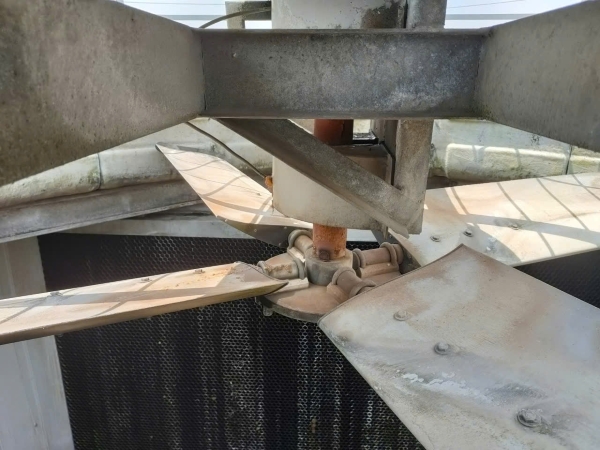

Tạo luồng gió cưỡng bức
Cánh quạt tháp giải nhiệt tạo ra luồng gió cưỡng bức liên tục, giúp không khí lưu thông mạnh qua khối nước nóng. Dòng khí này thúc đẩy quá trình bay hơi, là điều kiện bắt buộc để tháp giải nhiệt thực hiện chức năng hạ nhiệt nước tuần hoàn.
Ổn định lưu thông khí
Không chỉ tạo gió, cánh quạt còn duy trì sự ổn định của dòng khí bên trong tháp. Luồng khí được phân bố đều giúp quá trình trao đổi nhiệt diễn ra liên tục, hạn chế hiện tượng rối gió, đảo chiều khí hoặc suy giảm áp suất không khí trong tháp.
Hạ nhiệt nhanh
Nhờ luồng gió cưỡng bức ổn định, hơi nước mang nhiệt được thoát ra ngoài nhanh hơn, giúp nhiệt độ nước giảm trong thời gian ngắn. Khả năng hạ nhiệt nhanh giúp hệ thống đáp ứng tốt các điều kiện tải nhiệt cao và vận hành liên tục.
Tối ưu hiệu suất hệ thống
Khi cánh quạt tháp giải nhiệt hoạt động đúng lưu lượng và công suất thiết kế, hiệu quả làm mát được nâng cao mà không cần tăng tải cho bơm nước hay động cơ. Nhiệt được phân tán đồng đều trong tháp giúp toàn hệ thống vận hành ổn định và đạt hiệu suất làm việc tối ưu.
Hạn chế tiêu hao năng lượng
Cánh quạt được thiết kế theo nguyên lý khí động học giúp giảm lực cản không khí và giảm điện năng tiêu thụ cho mô-tơ. Nhờ đó, hệ thống tháp giải nhiệt vừa đảm bảo hiệu quả làm mát, vừa góp phần tiết kiệm chi phí vận hành trong dài hạn.
Các loại cánh quạt tháp giải nhiệt phổ biến nhất
Trên thực tế, cánh quạt tháp giải nhiệt được thiết kế với nhiều kiểu dáng và vật liệu khác nhau nhằm đáp ứng yêu cầu về lưu lượng gió, áp suất, độ bền và điều kiện vận hành của từng hệ thống làm mát cụ thể.
Phân loại theo nguyên lý hoạt động

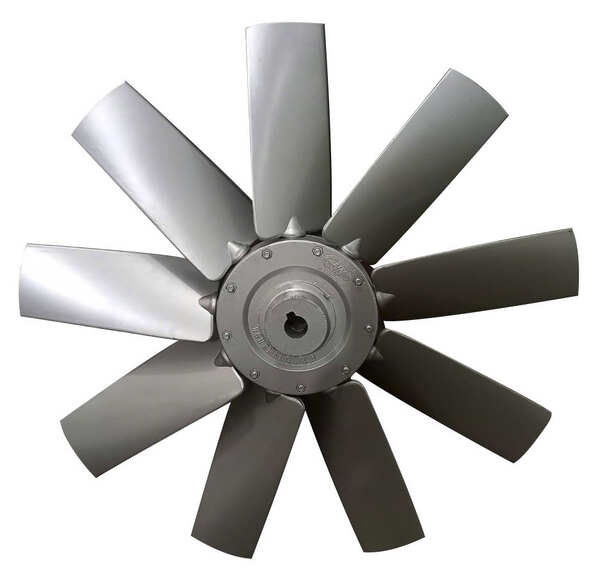

Cánh quạt hướng trục
Cánh quạt hướng trục là dòng quạt được sử dụng rộng rãi trong các tháp giải nhiệt vuông và tháp tròn. Dòng không khí được tạo ra song song với trục quay, cho lưu lượng gió lớn nhưng áp suất ở mức trung bình. Ưu điểm của loại cánh này là kết cấu gọn nhẹ, tiêu thụ điện năng thấp và thuận tiện cho việc lắp đặt, bảo trì và thay thế.

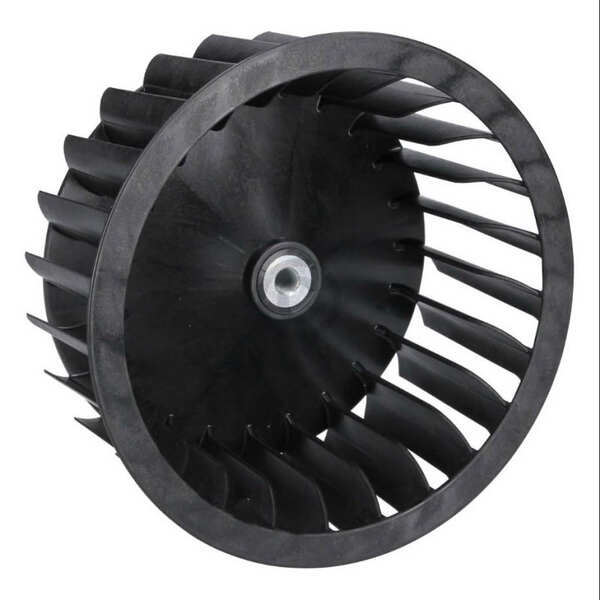

Cánh quạt ly tâm
Cánh quạt tháp giải nhiệt ly tâm vận hành theo nguyên lý hút khí vào tâm quạt và đẩy ra theo phương vuông góc với trục quay, tạo áp suất gió cao hơn so với cánh quạt hướng trục. Loại cánh này phù hợp với các hệ thống yêu cầu áp lực gió lớn, vận hành ổn định trong không gian kín, đồng thời hạn chế rung động và tiếng ồn khi hoạt động.
Phân loại theo vật liệu chế tạo

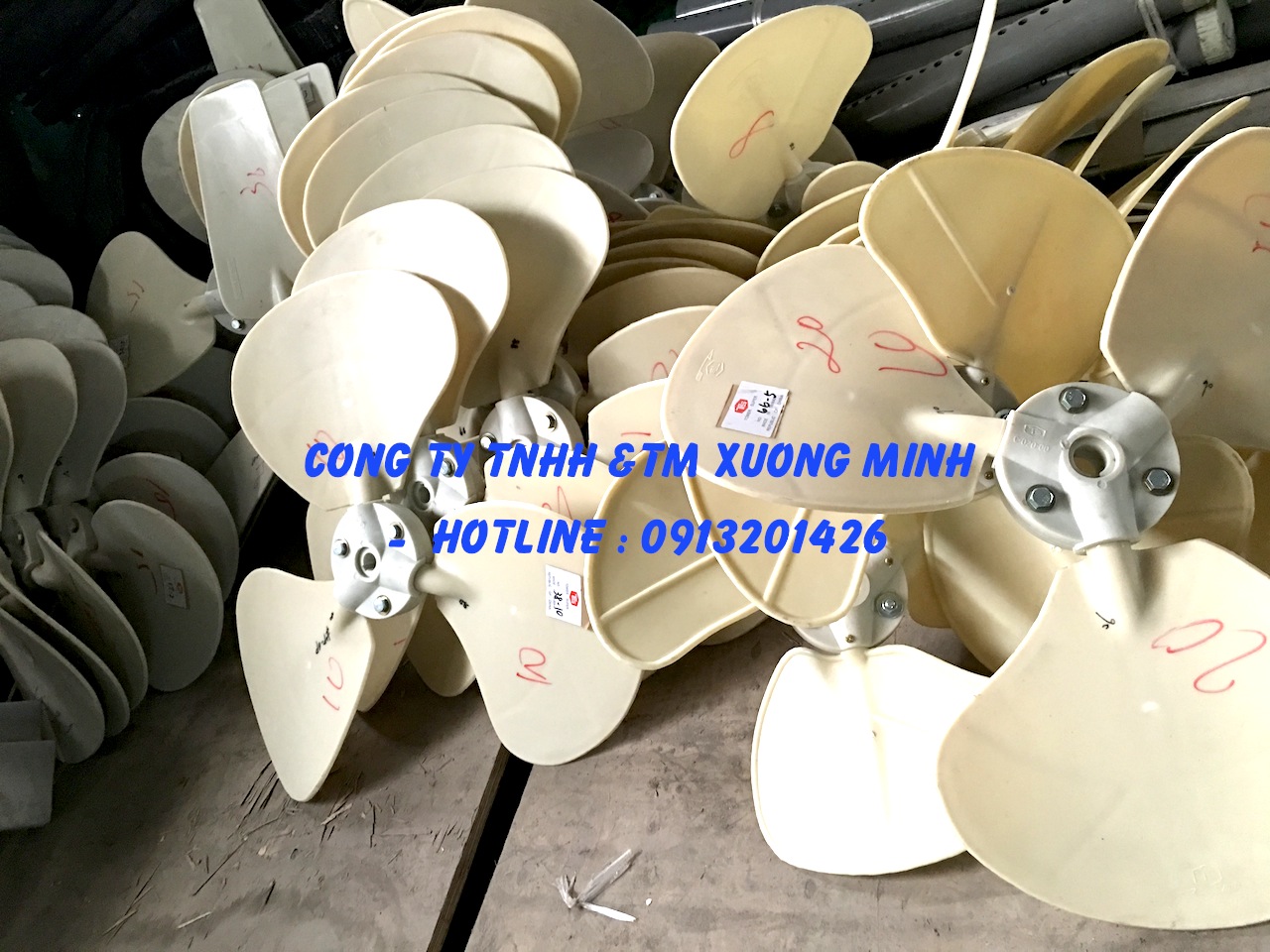

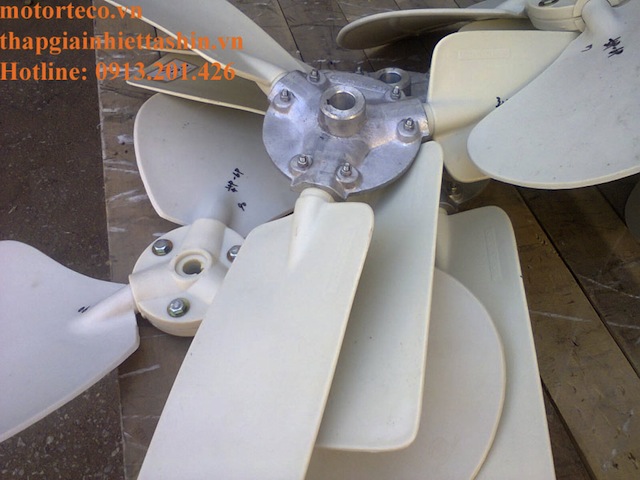

Cánh quạt nhựa ABS
Cánh quạt nhựa ABS được sản xuất bằng phương pháp ép khuôn, có trọng lượng nhẹ và chi phí đầu tư thấp. Loại cánh quạt tháp giải nhiệt này thường được sử dụng cho các tháp giải nhiệt công suất nhỏ và trung bình. Tuy nhiên, khả năng chịu tải và độ bền của nhựa ABS ở mức giới hạn, không phù hợp với môi trường làm việc khắc nghiệt hoặc vận hành liên tục trong thời gian dài.

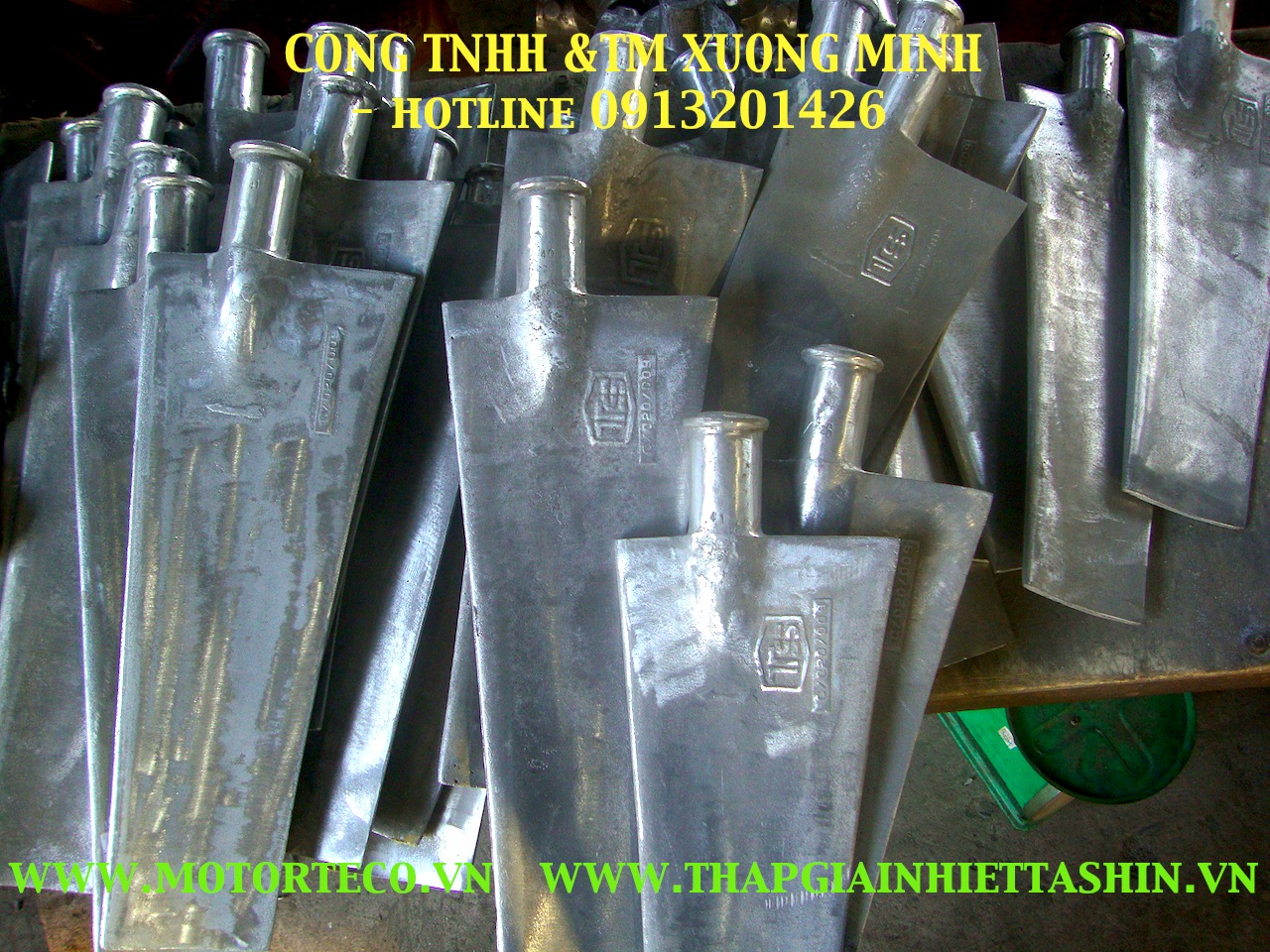

Cánh quạt nhôm đúc
Cánh quạt nhôm đúc được chế tạo từ hợp kim nhôm nguyên khối, có độ cứng cao và khả năng chịu lực tốt khi quay ở tốc độ lớn. Dòng cánh này thường được ứng dụng trong các hệ thống tháp giải nhiệt công suất lớn, yêu cầu vận hành ổn định 24/7. Nhược điểm là trọng lượng lớn hơn, đòi hỏi động cơ công suất cao và chi phí đầu tư ban đầu cao hơn so với cánh nhựa.
Cánh quạt composite
Cánh quạt composite được sản xuất từ vật liệu tổng hợp kết hợp nhựa và sợi gia cường, giúp cân bằng giữa độ bền cơ học và trọng lượng nhẹ. Nhờ giảm tải cho động cơ và hệ truyền động, loại cánh này giúp tiết kiệm điện năng và phù hợp với các hệ thống tháp giải nhiệt yêu cầu hiệu suất cao và vận hành bền bỉ.
Khi nào cần thay cánh quạt tháp giải nhiệt?

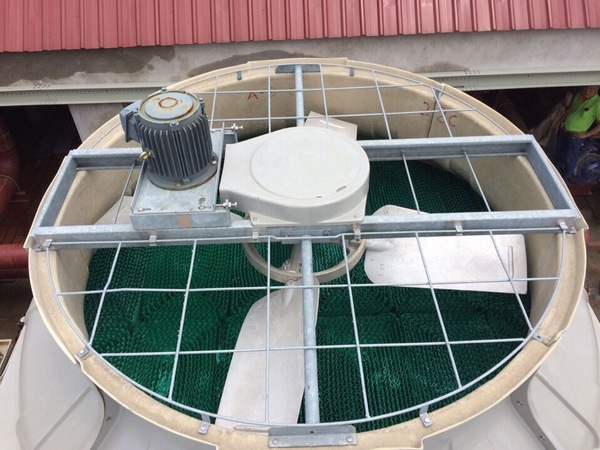

Cánh quạt tháp giải nhiệt cần được thay mới khi xuất hiện các dấu hiệu xuống cấp ảnh hưởng đến hiệu suất làm mát, độ ổn định cơ học hoặc an toàn vận hành của hệ thống.
Các dấu hiệu cần thay cánh quạt tháp giải nhiệt gồm:
- Cánh quạt bị nứt gốc, mẻ đầu cánh hoặc cong vênh trong quá trình sử dụng.
- Xuất hiện rung lắc, tiếng ồn bất thường như lạch cạch, hú gió do mất cân bằng hoặc lệch tâm.
- Cánh bị mòn, biến dạng hoặc sai lệch góc nghiêng thiết kế, làm giảm lưu lượng gió.
- Nhiệt độ nước hồi về không đạt yêu cầu dù hệ thống vẫn vận hành bình thường.
- Bề mặt cánh bạc màu, bong tróc, giòn gãy do lão hóa bởi tia UV, hơi nước nóng hoặc hóa chất.
Thời gian thay cánh quạt tham khảo theo vật liệu:
- Cánh quạt nhựa ABS: khoảng 1 – 2 năm.
- Cánh quạt nhôm đúc: khoảng 7 – 10 năm.
- Cánh quạt composite: khoảng 4 – 7 năm.
Trong nhiều trường hợp, các sự cố này có thể liên quan đến linh kiện tháp giải nhiệt khác trong hệ thống, vì vậy cần kiểm tra tổng thể trước khi thay thế.
Cách lựa chọn cánh quạt phù hợp cho tháp giải nhiệt
Chọn đúng cánh quạt tháp giải nhiệt giúp hệ thống làm mát đạt hiệu suất tối ưu, giảm rung ồn, tránh quá tải mô-tơ và kéo dài tuổi thọ thiết bị. Khi thay cánh quạt, người dùng nên dựa vào các tiêu chí thực tế sau:
- Chọn đúng theo model tháp giải nhiệt: Cánh quạt phải đúng model, mã tháp và thông số thiết kế. Chọn sai model quạt dễ gây lệch hướng gió, thiếu lưu lượng, rung mạnh và làm hỏng mô-tơ.
- Phù hợp với vật liệu sử dụng: Tháp nhỏ có thể dùng cánh ABS để tiết kiệm chi phí. Còn hệ thống công suất lớn, chạy liên tục nên ưu tiên cánh nhôm đúc hoặc composite để đảm bảo độ bền và ổn định.
- Đúng thiết kế khí động học: Góc nghiêng và số lượng cánh phải phù hợp với thiết kế gốc để tạo gió đều, hạn chế ồn và tránh tiêu hao điện năng.
- Đồng bộ với mô-tơ truyền động: Cánh quạt cần đúng đường kính, trọng lượng và dải tốc độ quay để tránh quá tải, nóng mô-tơ và giảm tuổi thọ động cơ.
- Ưu tiên cánh quạt chính hãng, có bảo hành: Sản phẩm chính hãng có độ chính xác cao, đi kèm phụ kiện đầy đủ và giấy tờ CO/CQ, giúp lắp đặt an toàn và vận hành bền bỉ.
Để đảm bảo lựa chọn chính xác, bạn có thể tham khảo thêm hướng dẫn cách tính chọn tháp giải nhiệt nhằm đồng bộ toàn bộ hệ thống.
Hướng dẫn lắp đặt cánh quạt tháp giải nhiệt đúng kỹ thuật
Lắp đặt cánh quạt tháp giải nhiệt đúng kỹ thuật giúp hệ thống vận hành ổn định, hạn chế rung lắc, tránh gãy cánh và bảo vệ mô-tơ. Dưới đây là 5 bước lắp đặt cơ bản cần thực hiện:
Bước 1: Kiểm tra trước khi lắp
Chuẩn bị đầy đủ dụng cụ cần thiết và kiểm tra cánh quạt không bị nứt, cong vênh, sai góc nghiêng. Đồng thời đối chiếu kích thước cánh với thông số tháp giải nhiệt và mô-tơ để đảm bảo tương thích.
Bước 2: Ngắt nguồn điện an toàn
Tắt hoàn toàn nguồn điện cấp cho động cơ quạt trước khi thao tác. Nếu lắp đặt trong khu vực đang vận hành, cần treo biển cảnh báo để tránh sự cố ngoài ý muốn.
Bước 3: Lắp và cố định cánh quạt lên trục
Lắp cánh đúng chiều quay theo thiết kế, đặt cánh cân trục và siết bulong theo đường chéo để lực phân bổ đều, hạn chế tình trạng lệch tâm khi vận hành.
Bước 4: Kiểm tra cân bằng động
Quay thử cánh quạt bằng tay hoặc cho chạy ở tốc độ thấp để kiểm tra độ rung. Nếu phát hiện rung bất thường, cần điều chỉnh lại vị trí cánh trước khi vận hành chính thức.
Bước 5: Chạy thử và hoàn tất lắp đặt
Siết chặt lại toàn bộ ốc vít, sau đó cho quạt chạy không tải trong khoảng 3 – 5 phút. Khi quạt vận hành êm, không rung và không phát sinh tiếng ồn lạ, hệ thống có thể đưa vào sử dụng.
Mua cánh quạt tháp giải nhiệt chính hãng ở đâu?
Thay sai cánh quạt có thể khiến tháp rung mạnh, cháy mô-tơ và phải dừng hệ thống. Với các hệ thống đặc thù như tháp giải nhiệt chiller hoặc tháp giải nhiệt kín, việc lựa chọn đúng cánh quạt lại càng quan trọng để đảm bảo hiệu suất vận hành. Do đó, nhiều doanh nghiệp chọn Tháp Tải Nhiệt Tashin để mua cánh quạt tháp giải nhiệt nhờ các lợi thế sau:
- Hàng chính hãng, đúng thông số, lắp vào vận hành ổn định, không lo lệch tâm hay sai lưu lượng gió.
- Chọn cánh theo đúng model tháp, đảm bảo đúng kích thước, đúng góc nghiêng, không phát sinh lỗi kỹ thuật.
- Có hỗ trợ kỹ thuật thực tế, cân bằng động và test chạy trước khi bàn giao, hạn chế rủi ro khi đưa vào vận hành.
- Kho cánh quạt và phụ kiện luôn sẵn, đáp ứng nhanh nhu cầu thay thế, giảm tối đa thời gian dừng máy.
- Giá rõ ràng, cạnh tranh, phù hợp cho cả thay lẻ lẫn bảo trì hệ thống lớn.
Lựa chọn cánh quạt tháp giải nhiệt đúng kỹ thuật giúp hệ thống vận hành ổn định, giảm rung lắc và kéo dài tuổi thọ mô-tơ. Nếu bạn cần cánh quạt tháp giải nhiệt chính hãng, đúng model và sẵn hàng, hãy liên hệ Tháp Tải Nhiệt Tashin qua hotline 0913 201 426 để được tư vấn và báo giá nhanh chóng.
