    Cấu tạo và nguyên lý hoạt động của máy bơm ly tâm

    may-bom-nuoc-ly-tam

    Để vận hành và bảo dưỡng tốt các loại máy bơm trong quá trình hoạt động, chúng ta nên tìm hiểu kỹ về cấu tạo và nguyên lý hoạt động của Máy Bơm. Dưới đây công ty TNHH TM Xương Minh sẽ hướng dẫn chi tiết cho các bạn tham khảo:

    1. Cấu tạo máy bơm ly tâm :

    may-bom-nuoc-ly-tam
    Bánh công tác: kết cấu có 3 dạng chính là cánh mở hoàn toàn, mở một phần và cánh kín. Bánh công tác được lắp trên trục của bơm cùng với các chi tiết khác cố định với trục tạo nên phần quay của bơm gọi là Rôto. Bánh công tác được đúc bằng gang hoặc thép theo phương pháp đúc chính xác. Các bề mặt cánh dẫn và đĩa bánh công tác yêu cầu có độ nhẵn tương đối cao (tam giác 3 đến 6) để giảm tổn thất. Bánh công tác và Rôto của máy bơm nước đều phải được cân bằng tĩnh và cân bằng động để khi làm việc bánh công tác không cọ xát vào thân bơm.
    Trục bơm: thường được chế tạo bằng thép hợp kim và được lắp với bánh công tác thông qua mối ghép then.
    Bộ phận dẫn hướng vào. Hai bộ phận này thuộc thân máy bơm thường
    Bộ phận dẫn hướng ra (buồng xoắn ốc) đúc bằng gang có hình dạng tương đối phức tạp.
    may-bom-nuoc-teco

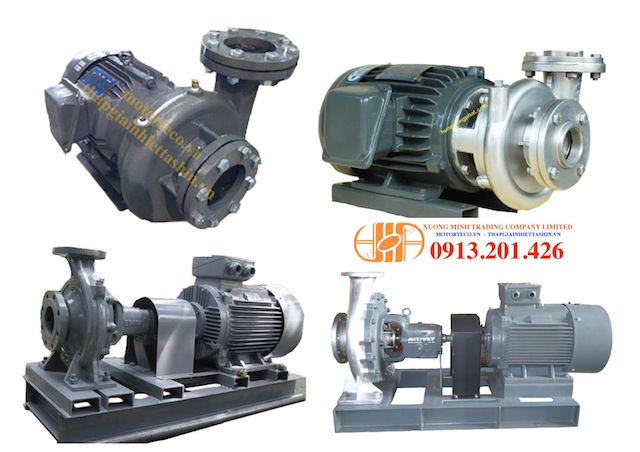

    Máy bơm nước ly tâm TECO-GSD

    2. Nguyên lý hoạt động của bơm ly tâm:


    Một vật khi quay quanh trục phải chịu một lực có hướng kéo vật ra xa trục quay và có phương lực đi qua tâm quay. Đó là lực ly tâm.
    Hạt nước khi nằm trên một đĩa tròn phẳng đang quay sẽ chịu tác dụng của lực ly tâm và dịch chuyển dần từ tâm quay ra phía ngoài.
    Bơm ly tâm là loại bơm theo nguyên lý lực ly tâm. Nước được dẫn vào tâm quay của cánh bơm. Nhờ lực ly tâm, nước bị đẩy văng ra mép cánh bơm. Năng lượng bên ngoài thông qua cánh bơm đã được truyền cho dòng nước, một phần tạo nên áp năng, một phần tạo thành động năng khiến nước chuyển động.
    thap-giai-nhiet-may-bom
    Trước khi máy bơm làm việc, cần phải làm cho thân bơm (trong đó có bánh công tác) và ống hút được điền đầy chất lỏng, thường gọi là mồi bơm.
    Khi máy bơm làm việc, bánh công tác quay, các phần tử chất lỏng ở trong bánh công tác dưới ảnh hưởng của lực ly tâm bị văng từ trong ra ngoài, chuyển động theo các máng dẫn và đi vào ống đẩy với áp suất cao hơn, đó là quá trình đẩy của bơm. Đồng thời, ở lối vào của bánh công tác tạo nên vùng có chân không và dưới tác dụng của áp suất trong bể chứa lớn hơn áp suất ở lối vào của máy bơm, chất lỏng ở bể hút liên tục bị đẩy vào bơm theo ống hút, đó là quá trình hút của bơm.
    Quá trình hút và đẩy của bơm là quá trình liên tục, tạo nên dòng chảy liên tục qua bơm.
    Bộ phận dẫn hướng ra (thường có dạng xoắn ốc nên còn gọi là buồng xoắn ốc) để dẫn chất lỏng từ bánh công tác ra ống đẩy được điều hòa, ổn định và còn có tác dụng biến một phần động năng của dòng chảy thành áp năng cần thiết.
    Nhận dạng: máy bơm nước ly tâm có ống hút đưa nước vào tâm của cánh bơm và ống đẩy nằm trên mép cánh.
    may-bom-nuoc-cau-tao

    3.Các đặc điểm của bơm ly tâm:

    Khi hạt nước bị lực ly tâm đẩy từ tâm cánh bơm ra phía mép bơm, sẽ xuất hiện khoảng trống tại tâm cánh bơm. Áp suất tại khoảng trống này có thể nhỏ hơn áp suất khí trời và thậm chí có lúc đạt gần tới độ chân không tuyệt đối. Bơm ly tâm lý thuyết có thể hút nước ở độ sâu tối đa 10 m so với tâm cánh bơm. Thực tế bơm ly tâm hút được nước ở độ sâu từ 3 đến 8 m, tùy loại bơm.
    Lực ly tâm tỷ lệ thuận với trọng lượng của vật. Vì không khí nhẹ hơn 1000 lần so với nước nên nếu khí lọt vào tâm cánh bơm, lực ly tâm sẽ tác dụng nhỏ hơn 1000 lần và không đủ sức kéo khối khí đó ra khỏi máy bơm, tạo chân không cho lượng chất lỏng kế tiếp tràn vào. Cánh bơm vẫn quay mà nước thì không bơm được. Đây là hiện tượng lọt khí vào ống hút máy bơm ly tâm đang hoạt động. Thực tế thường gọi là “bơm bị e (air).”
     Với những cấu tạo và nguyên lý hoạt động của máy bơm ly tâm, các bạn có thể chú ý để thao tác cẩn thận trong quá trình sử dụng đảm bảo tuổi thọ vận hành của bơm
