Motor tháp giải nhiệt là bộ phận truyền động quan trọng trong hệ thống cooling tower, quyết định trực tiếp đến hiệu suất trao đổi nhiệt, lưu lượng gió, mức tiêu thụ điện năng và độ bền toàn hệ thống. Việc lựa chọn đúng động cơ tháp giải nhiệt, đúng công suất (HP/kW), đúng chuẩn IP và cấp cách điện sẽ giúp hệ thống vận hành ổn định 24/7, giảm chi phí bảo trì và tối ưu hóa năng lượng.

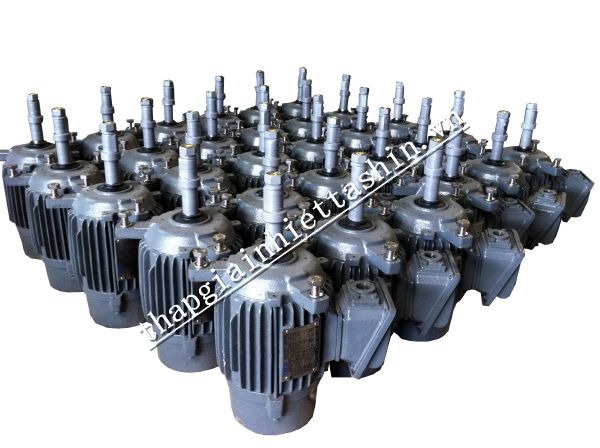

Motor tháp giải nhiệt là gì?
Motor tháp giải nhiệt (cooling tower motor) là động cơ điện chuyên dụng dùng để quay cánh quạt tháp giải nhiệt, tạo lưu lượng gió cưỡng bức nhằm làm mát nước tuần hoàn trong hệ thống HVAC, chiller, nhà máy sản xuất. Trong các hệ thống tháp giải nhiệt công nghiệp hiện đại, motor đóng vai trò trung tâm trong việc duy trì hiệu suất vận hành.
Vai trò trong hệ thống cooling tower
- Tạo chuyển động quay ổn định cho quạt hướng trục
- Duy trì lưu lượng gió (air flow) theo thiết kế
- Ảnh hưởng trực tiếp đến hiệu suất trao đổi nhiệt (heat exchange efficiency)
- Quyết định mức tiêu thụ điện (power consumption)
So sánh motor thường và motor chuyên dụng cho tháp giải nhiệt
| Tiêu chí | Motor thường | Motor tháp giải nhiệt |
| Chuẩn IP | IP44 | IP55 – IP56 |
| Chịu ẩm và hóa chất | Thấp | Cao |
| Hoạt động liên tục | Không tối ưu | 24/7 |
| Tuổi thọ | 2-3 năm | 5-10 năm |

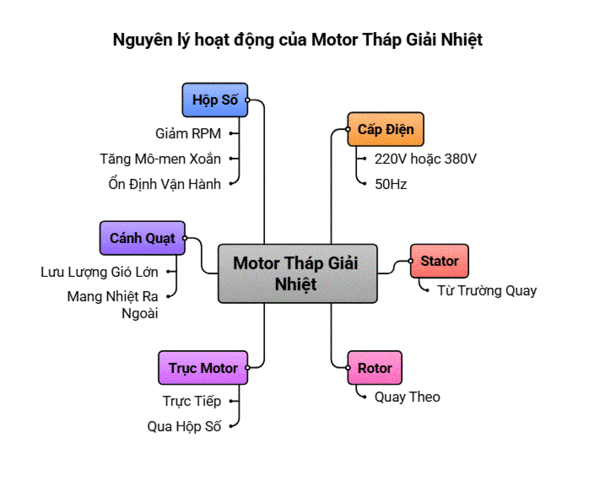

Nguyên lý hoạt động của motor tháp giải nhiệt
Motor tháp giải nhiệt hoạt động dựa trên nguyên lý cảm ứng điện từ, chuyển đổi điện năng thành cơ năng để quay quạt, tạo đối lưu cưỡng bức. Trong các hệ thống tháp giải nhiệt chiller, nguyên lý này giúp duy trì nhiệt độ nước ổn định cho toàn bộ hệ thống làm lạnh.
Quy trình hoạt động:
- Cấp điện 220V hoặc 380V – 50Hz
- Stator tạo từ trường quay
- Rotor quay theo
- Trục motor truyền động trực tiếp hoặc qua hộp số
- Cánh quạt tạo lưu lượng gió lớn
- Không khí mang nhiệt ra ngoài
Mối liên hệ: Motor – Hộp số – Cánh quạt
- Motor công suất lớn thường đi kèm hộp số giảm tốc (gearbox)
- Giảm RPM từ 1450 vòng/phút xuống 200-400 RPM
- Tăng mô-men xoắn (torque)
- Ổn định vận hành quạt đường kính lớn

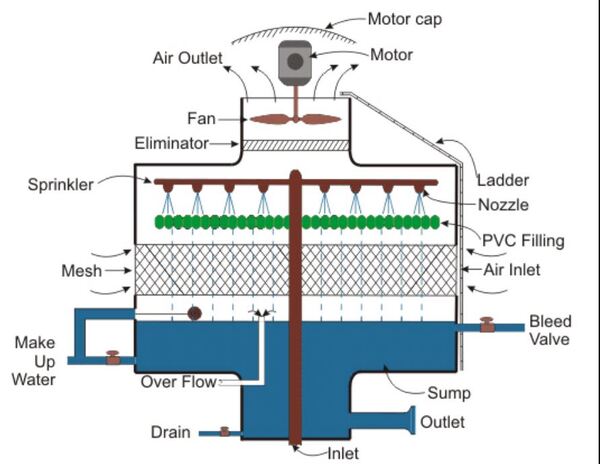

Cấu tạo chi tiết của motor tháp giải nhiệt
Motor tháp giải nhiệt được thiết kế chuyên biệt để hoạt động trong môi trường ẩm ướt, nhiệt độ cao và có hóa chất xử lý nước. Vì vậy, cấu tạo của động cơ không chỉ đơn thuần là một motor điện thông thường, mà còn được gia cường về độ kín nước, khả năng chịu tải và tản nhiệt. Ngoài motor, hệ thống còn bao gồm nhiều linh kiện tháp giải nhiệt quan trọng khác.
- Vỏ motor và cấp bảo vệ (IP55, IP56…)
Vỏ motor là lớp bảo vệ bên ngoài, có nhiệm vụ:
- Chống nước và bụi xâm nhập
- Chống ăn mòn do môi trường ẩm
- Bảo vệ cuộn dây và rotor bên trong
Thông thường, motor tháp giải nhiệt sử dụng:
- Vỏ gang đúc: chắc chắn, chịu va đập tốt
- Vỏ nhôm đúc: nhẹ, tản nhiệt nhanh
Chuẩn bảo vệ IP phổ biến:
- IP55: Chống bụi hoàn toàn, chống tia nước từ mọi hướng
- IP56: Chống nước mạnh hơn, phù hợp môi trường ngoài trời
Với hệ thống đặt trên mái hoặc ngoài trời, nên chọn motor có IP55 trở lên để đảm bảo độ bền lâu dài.

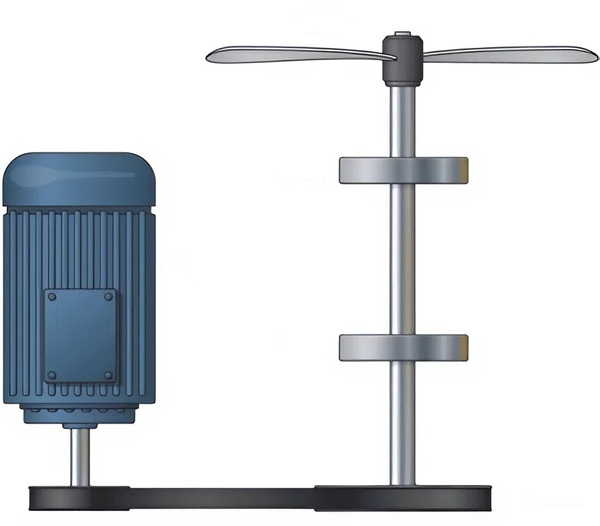

- Trục motor và bạc đạn chịu tải
Trục motor là bộ phận truyền động trực tiếp đến cánh quạt hoặc hộp số. Đây là chi tiết chịu tải cơ học lớn nhất trong toàn bộ motor.
Cấu tạo bao gồm:
- Trục thép cường lực gia công chính xác
- Bạc đạn (vòng bi) chịu tải cao
- Phớt chắn nước tại đầu trục
Yêu cầu kỹ thuật:
- Độ đồng tâm cao
- Giảm rung lắc khi quay
- Chịu được lực ly tâm và tải trọng cánh quạt

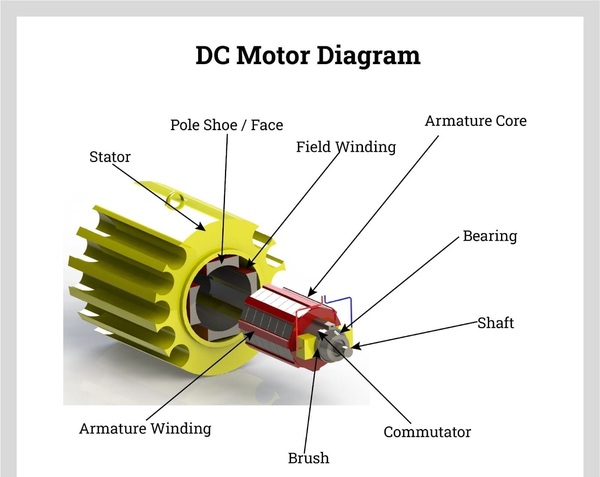

- Dây quấn và khả năng chịu nhiệt
Dây quấn là “trái tim điện” của motor tháp giải nhiệt, quyết định hiệu suất và tuổi thọ thiết bị.
Đặc điểm quan trọng:
- Sử dụng dây đồng 100% (không pha nhôm)
- Sơn cách điện chịu nhiệt cao
- Quấn theo tiêu chuẩn cân bằng từ trường
Cấp cách điện phổ biến:
- Class F (155°C)
- Class H (180°C)
Cấp cách điện càng cao → khả năng chịu nhiệt càng tốt → tuổi thọ motor càng dài.

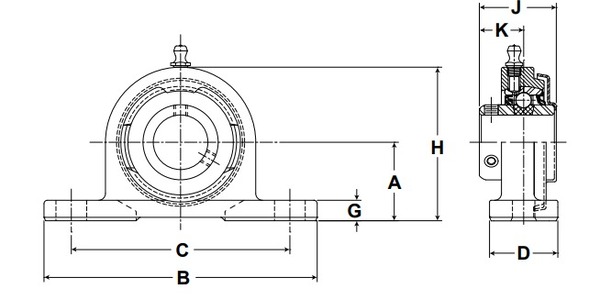

- Hệ thống làm mát motor
Do motor tháp giải nhiệt thường vận hành liên tục, hệ thống tản nhiệt đóng vai trò cực kỳ quan trọng.
Có 2 dạng chính:
Tự làm mát bằng quạt gió
- Quạt gắn phía sau motor
- Tạo luồng gió làm mát vỏ ngoài
- Phổ biến trong tháp công suất nhỏ – trung bình
Làm mát bằng nước
- Dùng nước tuần hoàn làm mát thân motor
- Hiệu quả cao hơn
- Phù hợp hệ thống công suất lớn, tải nặng
Thông số kỹ thuật quan trọng của motor tháp giải nhiệt
Để lựa chọn đúng motor tháp giải nhiệt phù hợp với hệ thống, bạn nên kiểm tra đầy đủ các thông số kỹ thuật dưới đây.
| Thông số kỹ thuật | Giá trị phổ biến | Ý nghĩa và lưu ý khi chọn |
| Công suất (kW / HP) | 0.55 kW – 2.2 kW (hoặc cao hơn tùy tháp) | Phải phù hợp công suất tháp (15RT, 20RT, 40RT, 125RT…). Chọn sai dễ gây quá tải hoặc lãng phí điện. |
| Tốc độ vòng quay (RPM) | 960 / 1450 / 2900 RPM | Ảnh hưởng trực tiếp đến lưu lượng gió và hiệu suất làm mát. Phải đúng theo thiết kế quạt. |
| Điện áp – Tần số | 220V (1 pha) / 380V (3 pha) – 50Hz | Phải đúng nguồn điện thực tế tại nhà máy để tránh cháy cuộn dây. |
| Cấp cách điện | Class F (155°C) / Class H (180°C) | Quyết định khả năng chịu nhiệt của dây quấn. Nên chọn tối thiểu Class F. |
| Chuẩn bảo vệ (IP) | IP55 / IP56 | Chống bụi, chống nước. Nên chọn IP55 trở lên cho môi trường ngoài trời. |
| Nhiệt độ làm việc | -10°C đến 40°C (tiêu chuẩn) | Nếu môi trường nhiệt cao, cần motor thiết kế chuyên dụng. |
Bảng giá motor tháp giải nhiệt mới nhất
Nhằm giúp khách hàng dễ dàng so sánh và dự trù chi phí thay thế, dưới đây là bảng cấu hình motor tháp giải nhiệt đang được sử dụng phổ biến hiện nay.
| Model | Công suất | Điện áp | Vật liệu thân motor | Tình trạng | Giá |
| Motor cho tháp 15RT | 0.55 kW | 220V / 380V | Thép sơn tĩnh điện | Sẵn kho | Liên hệ |
| Motor cho tháp 20RT | 0.55 kW | 220V / 380V | Thép sơn tĩnh điện | Sẵn kho | Liên hệ |
| Motor cho tháp 40RT | 1.5 kW | 380V (3 pha) | Thép cao cấp chống gỉ | Sẵn kho | Liên hệ |
| Motor cho tháp 125RT | 2.2 kW | 380V (3 pha) | Thép chịu tải nặng | Đặt theo yêu cầu | Liên hệ |
Lưu ý: Giá thực tế sẽ thay đổi theo thương hiệu motor, cấp bảo vệ IP, cấp cách điện và thời điểm đặt hàng. Hotline báo giá nhanh: 0913 201 426
Phân loại motor tháp giải nhiệt phổ biến hiện nay
Motor tháp giải nhiệt được phân loại theo nhiều tiêu chí kỹ thuật khác nhau như điện áp sử dụng, phương pháp làm mát và cách khởi động. Việc hiểu rõ từng loại sẽ giúp lựa chọn đúng động cơ phù hợp với quy mô hệ thống và môi trường vận hành.
1. Phân loại theo nguồn điện sử dụng

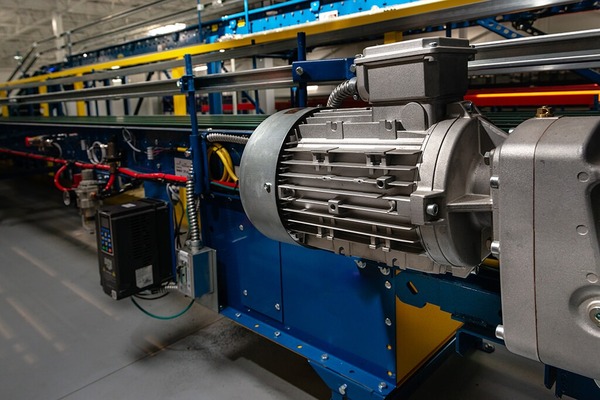

Motor AC (xoay chiều)
Đây là dòng motor tháp giải nhiệt được sử dụng phổ biến nhất hiện nay nhờ cấu tạo bền bỉ, dễ bảo trì và chi phí hợp lý.
Motor AC gồm:
- Motor 1 pha (220V): Phù hợp với tháp giải nhiệt công suất nhỏ (10RT – 30RT), hệ thống dân dụng hoặc xưởng quy mô nhỏ.
- Motor 3 pha (380V): Sử dụng cho tháp công nghiệp 40RT – 125RT trở lên, vận hành ổn định, mô-men xoắn cao và tiết kiệm điện hơn khi chạy tải lớn.
Motor AC là lựa chọn tối ưu cho đa số hệ thống cooling tower hiện nay, đặc biệt trong các mô hình tháp giải nhiệt vuông nhờ khả năng vận hành ổn định và tiết kiệm chi phí.

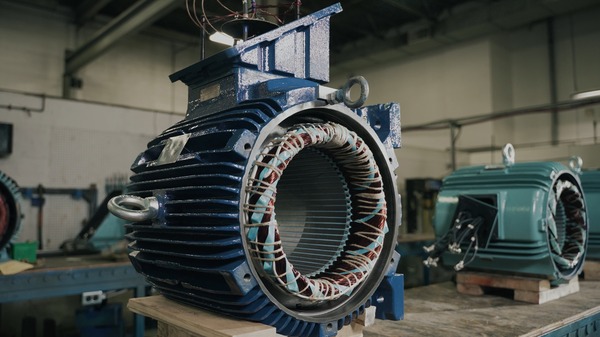

Motor DC (một chiều)
Motor DC có cấu tạo phức tạp hơn nhưng sở hữu một số ưu điểm nổi bật:
- Hiệu suất cao
- Điều chỉnh tốc độ linh hoạt
- Độ ồn thấp
- Vận hành mượt
Tuy nhiên, do chi phí cao và yêu cầu hệ thống điều khiển riêng, motor DC ít được sử dụng trong tháp giải nhiệt công nghiệp truyền thống.
2. Phân loại theo phương pháp làm mát

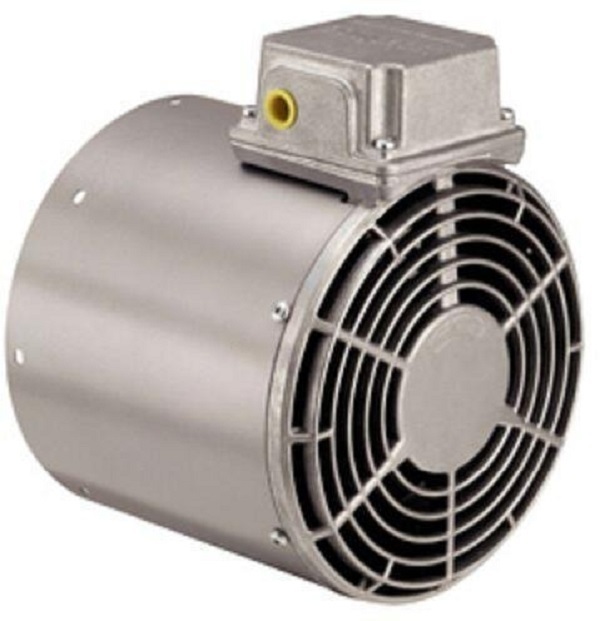

Motor tự làm mát (Air-cooled motor)
Đây là loại phổ biến nhất trong các dòng động cơ tháp giải nhiệt.
- Làm mát bằng quạt gió gắn trên trục motor
- Cấu tạo đơn giản
- Giá thành hợp lý
- Dễ bảo trì
Phù hợp với môi trường thông thoáng và công suất vừa phải.

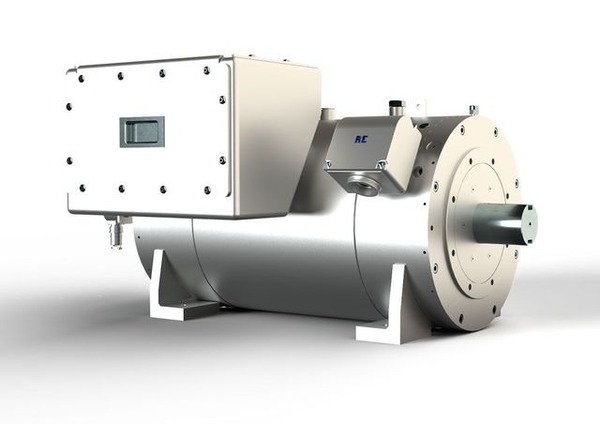

Motor làm mát bằng nước (Water-cooled motor)
- Sử dụng nước để làm mát cuộn dây và thân motor
- Giúp giảm nhiệt độ hiệu quả hơn
- Phù hợp môi trường nhiệt độ cao, tải nặng
Nhược điểm:
- Cấu tạo phức tạp
- Chi phí đầu tư cao
- Yêu cầu hệ thống phụ trợ
Thường áp dụng cho hệ thống lớn, yêu cầu vận hành liên tục 24/7.
3. Phân loại theo phương pháp khởi động

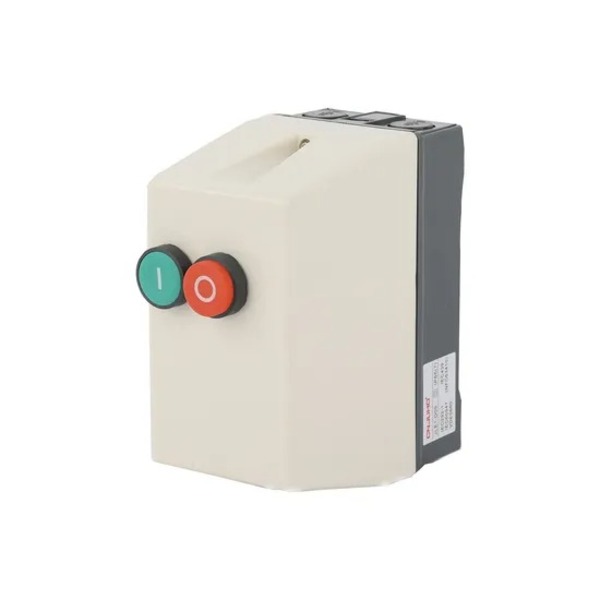

Motor khởi động trực tiếp (DOL – Direct On Line)
- Cấp điện trực tiếp vào cuộn dây stator
- Cấu tạo đơn giản
- Chi phí thấp
- Dễ lắp đặt
Tuy nhiên, dòng khởi động ban đầu cao, có thể gây sụt áp nếu hệ thống điện yếu.

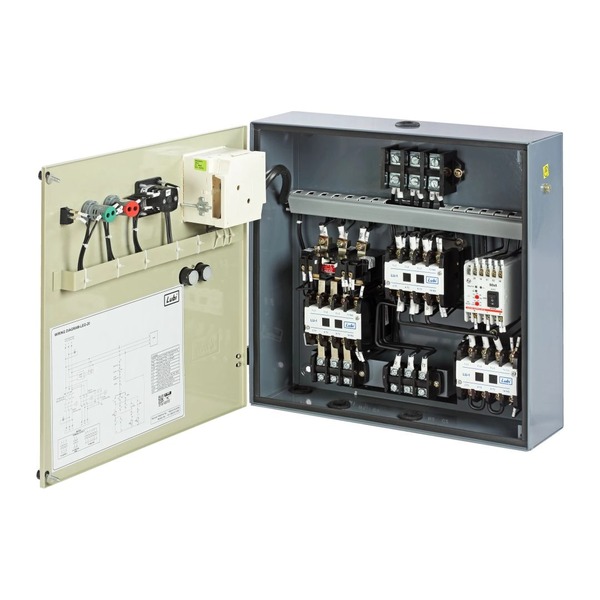

Motor khởi động gián tiếp
Bao gồm các phương pháp:
- Khởi động sao – tam giác
- Khởi động mềm (Soft Starter)
- Biến tần (Inverter)
Ưu điểm:
- Giảm dòng khởi động
- Bảo vệ motor và hệ thống điện
- Tăng tuổi thọ thiết bị
- Tiết kiệm điện năng khi điều chỉnh tốc độ
Với hệ thống công nghiệp hiện đại, motor tháp giải nhiệt kết hợp biến tần đang là xu hướng tối ưu nhất.

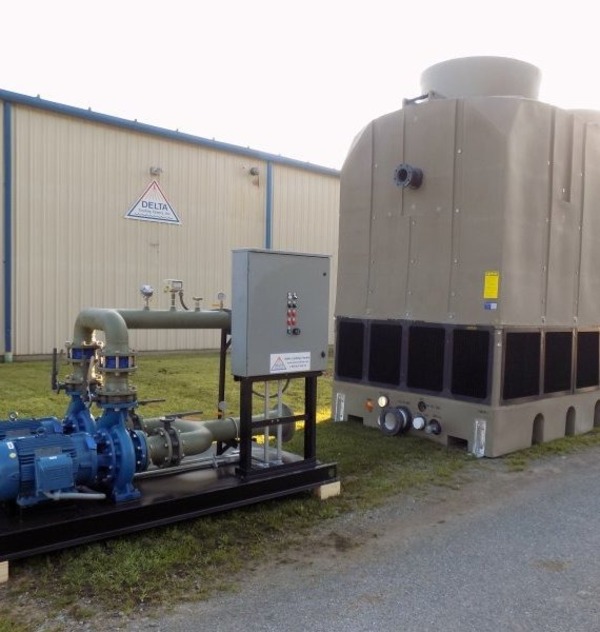

Ứng dụng thực tế của motor tháp giải nhiệt
Motor tháp giải nhiệt được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng, đặc biệt tại các khu vực có nhu cầu lắp đặt hệ thống lớn như tháp giải nhiệt tại Hà Nội và các khu công nghiệp trọng điểm.
- Nhà máy sản xuất: Trong các nhà máy cơ khí, dệt may, xi mạ, luyện kim…, motor giúp vận hành quạt tháp để làm mát nước tuần hoàn, đảm bảo dây chuyền sản xuất không bị quá nhiệt.
- Hệ HVAC: Hệ thống điều hòa trung tâm tại tòa nhà, trung tâm thương mại, bệnh viện sử dụng tháp giải nhiệt để làm mát chiller. Motor đóng vai trò duy trì lưu lượng gió ổn định.
- Ngành nhựa, thực phẩm, hóa chất: Các ngành này yêu cầu kiểm soát nhiệt độ nghiêm ngặt. Motor tháp giải nhiệt giúp duy trì nhiệt độ nước ổn định trong quá trình ép nhựa, chế biến thực phẩm hoặc phản ứng hóa học.
- Khu công nghiệp: Hầu hết các khu công nghiệp đều sử dụng hệ thống giải nhiệt trung tâm. Motor hoạt động liên tục 24/7 để đảm bảo hiệu suất làm mát cho nhiều nhà máy cùng lúc.

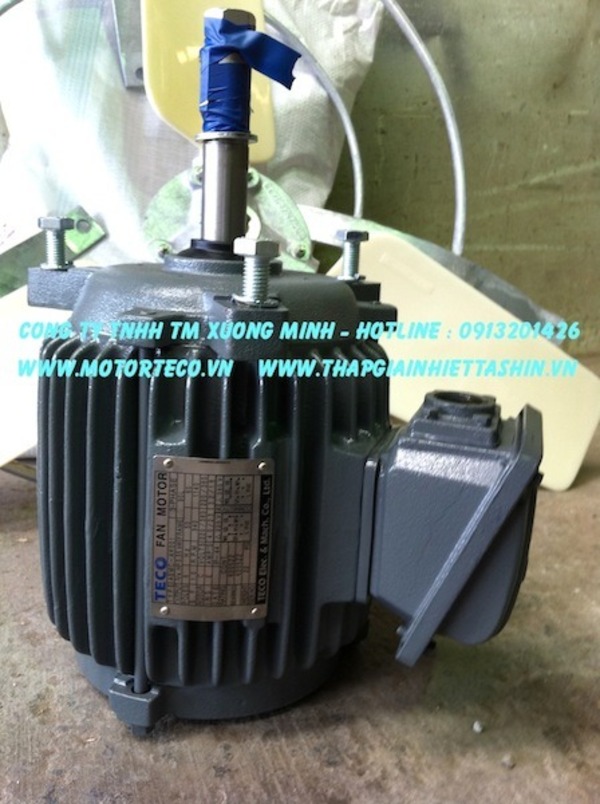

Tiêu chí lựa chọn motor tháp giải nhiệt phù hợp
Chọn đúng motor tháp giải nhiệt không chỉ giúp tối ưu chi phí đầu tư mà còn kéo dài tuổi thọ toàn bộ hệ thống làm mát. Dưới đây là các tiêu chí quan trọng bạn cần xem xét:
- Chọn đúng công suất theo tải thực tế
- Căn cứ vào công suất tháp (RT) và thông số quạt.
- Không chọn motor quá nhỏ (gây quá tải, nóng máy).
- Không chọn dư công suất quá lớn (lãng phí điện năng).
- Phù hợp với môi trường làm việc
- Môi trường ngoài trời → nên chọn chuẩn IP55 trở lên.
- Môi trường ẩm, hóa chất → vỏ chống ăn mòn, sơn tĩnh điện.
- Hệ thống vận hành 24/7 → cấp cách điện Class F hoặc H.
- Điện áp và tốc độ quay đúng thiết kế
- Kiểm tra nguồn điện: 220V (1 pha) hoặc 380V (3 pha).
- Tốc độ vòng quay (RPM) phải phù hợp với cánh quạt và hộp số.
- Ưu tiên thương hiệu uy tín – bảo hành rõ ràng
- Motor có nguồn gốc xuất xứ rõ ràng.
- Chính sách bảo hành minh bạch, linh kiện thay thế sẵn có.
- Dễ dàng thay thế và bảo trì
- Kích thước trục, mặt bích tương thích với tháp hiện tại.
- Vòng bi, dây quấn dễ sửa chữa hoặc thay thế.
- Có hỗ trợ kỹ thuật khi lắp đặt.
- Hiệu suất và tiết kiệm điện năng
- Ưu tiên motor đạt chuẩn IE2 – IE3.
- Có thể kết hợp biến tần để tối ưu điện năng tiêu thụ.
Một số thương hiệu motor tháp giải nhiệt uy tín hiện nay
Trên thị trường hiện nay, có nhiều hãng sản xuất motor tháp giải nhiệt với chất lượng và mức giá khác nhau. Dưới đây là những thương hiệu được đánh giá cao về độ bền, hiệu suất và khả năng vận hành ổn định trong môi trường công nghiệp.

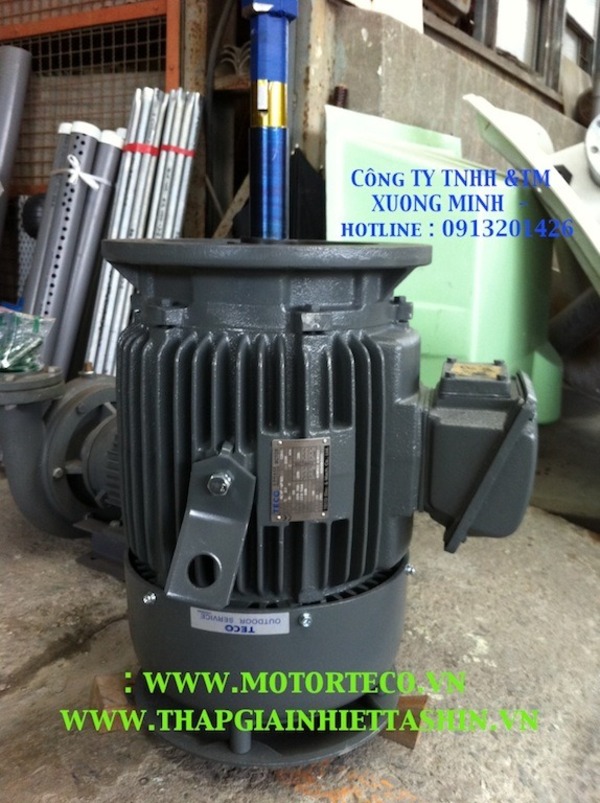

1. TECO (Đài Loan)
TECO là thương hiệu motor điện lớn đến từ Đài Loan, được sử dụng rộng rãi trong nhiều hệ thống công nghiệp, trong đó có tháp giải nhiệt.
Ưu điểm nổi bật:
- Chất lượng ổn định, tuổi thọ cao
- Đa dạng công suất từ nhỏ đến lớn
- Giá thành hợp lý so với phân khúc
- Dễ thay thế linh kiện
Motor TECO đặc biệt phù hợp với doanh nghiệp cần giải pháp bền bỉ, chi phí tối ưu và dễ bảo trì.

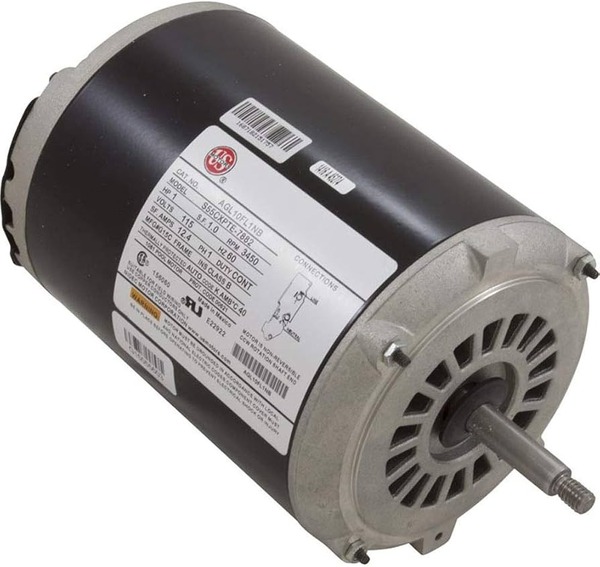

2. Emerson Electric (Hoa Kỳ)
Emerson là thương hiệu motor điện nổi tiếng của Hoa Kỳ, được đánh giá cao về độ tin cậy và khả năng vận hành trong môi trường khắc nghiệt.
Ưu điểm nổi bật:
- Độ bền cao, vận hành ổn định 24/7
- Thiết kế chắc chắn, chịu tải tốt
- Tiêu chuẩn kỹ thuật quốc tế nghiêm ngặt
Motor Emerson thường được sử dụng trong hệ thống tháp giải nhiệt công suất lớn, yêu cầu hoạt động liên tục.

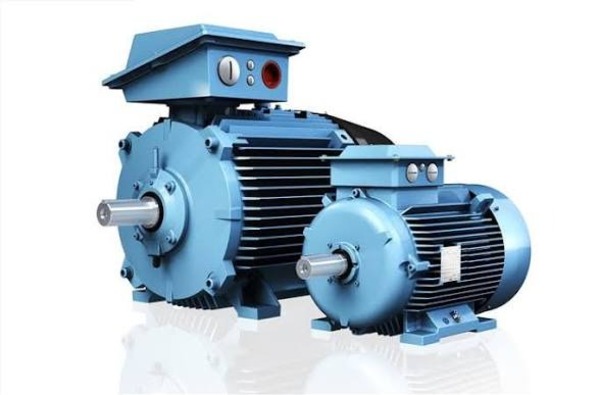

3. ABB (Thụy Sĩ)
ABB là tập đoàn công nghệ hàng đầu của Thụy Sĩ, nổi tiếng với các dòng motor hiệu suất cao và tiết kiệm năng lượng.
Ưu điểm nổi bật:
- Hiệu suất cao (IE2, IE3, IE4)
- Tiết kiệm điện năng
- Hoạt động êm ái, độ rung thấp
- Tuổi thọ dài trong môi trường công nghiệp nặng
Motor ABB là lựa chọn lý tưởng cho doanh nghiệp muốn tối ưu chi phí điện năng và nâng cao hiệu quả vận hành hệ thống tháp giải nhiệt.
Kết luận:
Mỗi thương hiệu motor tháp giải nhiệt đều có thế mạnh riêng:
- TECO: Giá tốt – chất lượng ổn định
- Emerson: Độ bền cao – tin cậy vượt trội
- ABB: Hiệu suất cao – tiết kiệm điện
Tùy theo công suất tháp giải nhiệt, môi trường lắp đặt và ngân sách đầu tư, doanh nghiệp có thể lựa chọn thương hiệu phù hợp để đảm bảo hệ thống làm mát vận hành ổn định và bền bỉ lâu dài.
Mua motor tháp giải nhiệt chính hãng ở đâu?
Để tránh mua phải hàng kém chất lượng, motor quấn lại hoặc linh kiện không đạt chuẩn, bạn nên lựa chọn những đơn vị chuyên phân phối motor tháp giải nhiệt chính hãng, có đầy đủ chứng từ CO-CQ và chính sách bảo hành rõ ràng.
Khi lựa chọn motor, bạn cũng nên đồng bộ với các bộ phận quan trọng khác như đầu phun nước tháp giải nhiệt để đảm bảo hiệu suất làm mát tối ưu và đồng đều trong toàn hệ thống.
Trong số các nhà cung cấp hiện nay, Xương Minh là một trong những đơn vị được nhiều doanh nghiệp, nhà máy và khu công nghiệp tin tưởng khi cần thay thế hoặc lắp đặt motor cho tháp giải nhiệt.
Khi lựa chọn mua hàng tạo Xương Minh chúng tôi, khách hàng có thể hoàn toàn yên tâm bởi:
- Motor chính hãng: Sản phẩm mới hoàn toàn, dây quấn đồng chuẩn, đảm bảo độ bền cao, vận hành ổn định, hạn chế tối đa sự cố phát sinh.
- Sẵn số lượng lớn (SLL): Đáp ứng nhanh nhu cầu thay thế khẩn cấp, giúp hệ thống làm mát không bị gián đoạn quá lâu.
- Giá motor tháp giải nhiệt hợp lý: Chính sách giá cạnh tranh, chiết khấu tốt cho đơn hàng số lượng lớn hoặc đại lý.
- Giao hàng nhanh toàn quốc: Hỗ trợ vận chuyển nhanh đến công trình, nhà máy, khu công nghiệp, đảm bảo tiến độ sản xuất.
- Đội ngũ tư vấn và kỹ thuật chuyên môn cao: Am hiểu cấu tạo và nguyên lý vận hành motor tháp giải nhiệt, hỗ trợ kiểm tra, lắp đặt và xử lý sự cố đúng kỹ thuật.
Liên hệ với Xương Minh ngay qua Hotline: 0913 201 426 nếu doanh nghiệp bạn cần thay thế hoặc đầu tư mới motor cho hệ thống tháp giải nhiệt.
Trên đây là những thông tin cơ bản về motor tháp giải nhiệt và vai trò quan trọng của bộ phận này trong hệ thống làm mát. Hy vọng bài viết giúp bạn hiểu rõ hơn về cấu tạo, chức năng cũng như tầm quan trọng của việc lựa chọn đúng motor để đảm bảo tháp giải nhiệt vận hành ổn định và hiệu quả.
