Sơ đồ nguyên lý tháp giải nhiệt giúp hình dung rõ ràng về cách hệ thống hoạt động, đồng thời đóng vai trò quan trọng và thu hút sự quan tâm của nhiều người. Trong bối cảnh sản xuất công nghiệp ngày càng phát triển, hệ thống làm mát đang trở thành một phần quan trọng không thể thiếu và việc hiểu rõ sơ đồ tháp giải nhiệt là chìa khóa để nắm bắt tầm quan trọng của nó. Mời bạn đồng hành cùng chúng tôi khám phá chi tiết về sơ đồ tháp giải nhiệt trong bài viết dưới đây.



Cấu tạo của tháp giải nhiệt



Tháp làm mát nước công nghiệp hay tháp giải nhiệt, hình thành từ những thành phần cơ bản sau đây:

Cấu tạo của tháp giải nhiệt chi tiết nhất
Cấu tạo của tháp giải nhiệt chi tiết nhất

Phần vỏ tháp



Bộ phận này được sản xuất từ vật liệu sợi thủy tinh, có đặc tính chống gỉ và chống ăn mòn. Thêm vào đó, thanh sắt cấu tạo tháp được bảo vệ bằng lớp xi mạ kẽm. Nhờ vậy, vỏ tháp giải nhiệt không chỉ chống lại tác động của môi trường mà còn ngăn chặn quá trình ăn mòn hiệu quả.



Phần khung và thân tháp



Các loại tháp hạ nhiệt lớn có phần khung giúp cố định lớp vỏ của tháp. Khung này được làm từ kim loại chất lượng cao, đảm bảo sự vững chắc và độ bền của hệ thống. Trong khi đó, đối với các tháp nhỏ, khung và thân thường được thiết kế kết hợp thành một. Bộ phận này có thể được sản xuất từ thép không gỉ hoặc sợi thủy tinh, đặc trưng bởi khả năng chống bám rêu, chống ăn mòn, dễ làm sạch và có tuổi thọ cao.



Phần tấm tản nhiệt



Linh kiện này có bề mặt gợn sóng, được tạo từ nhựa PVC và có độ gấp nếp. Chúng được thiết kế để phân chia dòng nước thành các phần nhỏ, tăng cường diện tích tiếp xúc với không khí. Điều này giúp nhiệt lượng chuyển đổi giữa nước và không khí tăng cao, từ đó giúp quá trình hạ nhiệt diễn ra nhanh chóng và hiệu quả hơn.



Phần cánh quạt



Cánh quạt của tháp giải nhiệt đảm nhiệm nhiệm vụ hút không khí từ phía sau động cơ. Hành động này tạo sự lưu thông không khí từ dưới lên, đi qua khối đệm để giải nhiệt cho nước. Đối với các tháp tản nhiệt có công suất nhỏ (5RT – 30RT), thường sử dụng cánh quạt làm từ nhựa. Trong khi đó, các thiết bị có công suất lớn (40RT trở lên) thường được trang bị cánh quạt làm từ hợp kim nhôm.



Phần động cơ



Bộ phận này được chế tạo bằng kỹ thuật hiện đại và có thiết kế nhẹ nhàng. Động cơ tháp giải nhiệt sử dụng chuyển động bánh răng, được xây dựng dựa trên tiêu chí an toàn cao nhất. Do đó, việc điều khiển thiết bị trở nên đơn giản và quá trình bảo quản tháp giải nhiệt cũng trở nên thuận tiện hơn. Ngoài ra, động cơ được sản xuất từ vật liệu chống thấm và có độ bền cao, giảm thiểu nhu cầu bảo dưỡng trong quá trình sử dụng.



Phần bộ phận phân nước



Đầu phun được sản xuất từ chất liệu nhựa ABS hoặc hợp kim nhôm, tùy thuộc vào công suất làm lạnh của tháp giải nhiệt. Linh kiện này đảm nhận vai trò phun và phân phối nước một cách đồng đều trên bề mặt của tấm filling tản nhiệt. Ống phun thiết kế phù hợp sẽ đảm bảo khả năng phân phối nước đều và đầy đủ trên toàn bộ bề mặt tấm giải nhiệt.



Phần bộ phận chống ồn và đế bồn



Bộ phận chống ồn là thiết bị giảm âm được thiết kế để giảm tiếng ồn phát ra từ quá trình hoạt động của hệ thống làm mát.



Đế bồn là một phần quan trọng với dung tích lớn, chủ yếu chứa nước và đặt ở phía dưới của tháp làm mát trong hệ thống chiller. Do đó, việc kiểm tra và thực hiện vệ sinh định kỳ cho đế bồn của tháp tản nhiệt là vô cùng quan trọng.



Sơ đồ nguyên lý tháp giải nhiệt chi tiết



Nguyên lý tháp giải nhiệt tròn



Sơ đồ tháp giải nhiệt tròn có quy trình hoạt động như sau:



Khi tháp hoạt động, dòng nước nóng được phun từ trên xuống dưới dạng tia, thực hiện thông qua bộ phận đầu phun và ống chia nước. Đồng thời, tháp giảm nhiệt công nghiệp hút khí mát từ môi trường vào thông qua cửa vào bên dưới đáy.



Sơ đồ nguyên lý tháp giải nhiệt tròn đơn giản
Sơ đồ nguyên lý tháp giải nhiệt tròn đơn giản



Khí mát này sẽ bay lên xuyên qua tấm filling tản nhiệt, tiếp xúc với nước nóng. Tại đây, không khí cuốn theo hơi nước nóng và đưa ra ngoài tại cửa trên của tháp.



Nước đã được làm mát sẽ được đưa vào đường ống và được chuyển đến các điểm cần giải nhiệt như nhà máy, xưởng sản xuất, xí nghiệp hoặc tòa nhà lớn. Sau khi làm mát thiết bị, nước nóng sẽ trở lại tháp giải nhiệt theo quy trình trên.



Lượng nước còn lại trong tháp giải nhiệt sẽ giảm nhiệt độ từ 5 – 12°C so với nhiệt độ ban đầu.



Nguyên lý tháp giải nhiệt vuông đơn giản



Tháp giải nhiệt vuông được thiết kế với hệ thống luồng khí di chuyển xuống bồn nước theo hướng thẳng đứng. Do tác động của trọng lực, lượng nước chảy từ trên xuống cũng theo hướng này. Hệ thống phân phối nước, được trang bị ở dạng máng hoặc đầu phun, giúp phân phối nước cần hạ nhiệt đều lên bề mặt của khối đệm.



Sơ đồ nguyên lý tháp giải nhiệt tròn đơn giản
Sơ đồ nguyên lý tháp giải nhiệt vuông đơn giản



Trong quá trình này, dòng khí lưu chuyển trong thiết bị và cuốn theo hơi nước nóng để đưa ra môi trường. Điều này giúp giảm nhiệt độ của nước trong hệ thống một cách đáng kể. Cuối cùng, nước đã được làm mát sẽ theo hệ thống ống đến các khu vực cần giải nhiệt bao gồm không gian làm việc và các trang thiết bị trong tòa nhà hoặc nhà xưởng sản xuất.



Nguyên lý tháp giải nhiệt nước



Nước nóng khi nhập vào tháp sẽ được phân bố đều trên bề mặt của tấm filling làm mát. Đồng thời, không khí từ môi trường bên ngoài được đưa vào và tuần hoàn từ dưới lên trên thông qua sự hỗ trợ của quạt và cửa nạp khí. Bằng cách này, hơi nóng sẽ được hút lên và đẩy ra ngoài môi trường.



Kết quả là nguồn nước nóng sẽ trải qua quá trình làm mát khi không khí mang theo hơi nóng được đẩy ra. Nước sau khi làm mát sẽ được chuyển đi qua hệ thống ống để giải nhiệt cho máy móc và trang thiết bị trong nhà xưởng. Khi nước mát di chuyển qua khu vực cần tản nhiệt, nó sẽ lại nóng lên và quay trở về tháp để tiếp tục quá trình làm mát. Đây là một chu trình tuần hoàn liên tục.

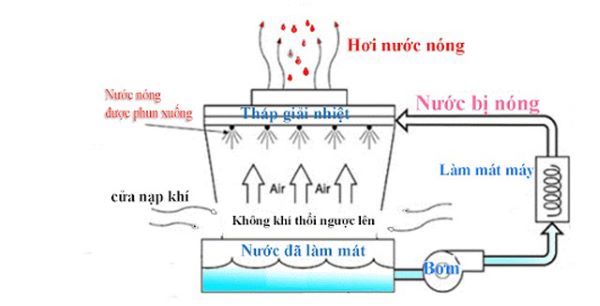

Sơ đồ nguyên lý tháp giải nhiệt nước chi tiết



Trong quá trình vận hành, chất bẩn trong nguồn nước có thể tạo ra cặn, do đó, người dùng cần thực hiện bảo dưỡng và vệ sinh tháp đều đặn. Trong quá trình làm sạch, có thể sử dụng hóa chất vệ sinh tháp giải nhiệt chuyên dụng để đảm bảo hiệu quả tối đa.



Lợi ích của việc hiểu về sơ đồ nguyên lý tháp giải nhiệt



Tháp giải nhiệt là một thiết bị làm mát tiên tiến, đóng vai trò quan trọng trong việc đảm bảo hoạt động hiệu quả của máy móc và hệ thống sản xuất cho các doanh nghiệp hiện nay. Hiểu rõ về nguyên lý hoạt động và sơ đồ của tháp giải nhiệt công nghiệp mang lại nhiều lợi ích cho người sử dụng bao gồm:



Vệ sinh và bảo dưỡng tháp giải nhiệt an toàn và hiệu quả



Hiện nay, tháp giải nhiệt được sản xuất và áp dụng rộng rãi với các dòng sản phẩm như LiangChi, Alpha, Tashin,...mang lại sự hiện đại, hiệu quả và đa dạng. Với cấu trúc chuyên nghiệp, tháp giải nhiệt được làm từ keo và sợi thủy tinh cao cấp, tạo nên khả năng chống thấm nước, khả năng chịu nhiệt và chống ăn mòn, đồng thời giữ được độ bền theo thời gian.



Bộ phận chân và khung của tháp giải nhiệt được sản xuất từ chất liệu cao cấp, đảm bảo độ chắc chắn và thuận tiện trong quá trình vận chuyển. Khả năng chống lại các tác động va đập giúp giảm thiểu chi phí bảo trì và bảo dưỡng tháp.



Hiểu rõ sơ đồ tháp giải nhiệt giúp người dùng thực hiện quy trình vệ sinh và bảo dưỡng tháp một cách hợp lý. Điều này không chỉ đảm bảo nhu cầu làm mát được đáp ứng mà còn giúp máy móc và thiết bị sản xuất trong nhà xưởng, xí nghiệp duy trì tuổi thọ. Đồng thời, việc giảm thiểu hư hại có thể giúp tiết kiệm thời gian và chi phí cho công việc sửa chữa và bảo dưỡng tháp.



Xác định lỗi của tháp giải nhiệt



Một ưu điểm quan trọng khi hiểu sơ đồ tháp là khi thiết bị gặp sự cố, người dùng có khả năng xác định chính xác lỗi xảy ra tại khu vực nào. Điều này giúp họ áp dụng các biện pháp khắc phục và xử lý hiệu quả nhất. Nhờ vào điều này, người dùng có thể tiếp cận thiết bị một cách thuận tiện, tiết kiệm thời gian, công sức và giảm chi phí sửa chữa thiết bị tháp giải nhiệt. Điều này làm nổi bật tầm quan trọng của việc hiểu sâu sắc về sơ đồ và cấu tạo của tháp giải nhiệt, một yếu tố quan trọng để đảm bảo quá trình sử dụng diễn ra một cách hiệu quả nhất.



Tháp giải nhiệt là một thiết bị không thể thiếu trong ngành công nghiệp, đặc biệt là để làm mát nguồn nước nóng từ quá trình sản xuất. Điều này làm cho nhu cầu sử dụng tháp làm mát tăng cao trong các nhà máy, xí nghiệp và các tòa nhà cao tầng. Xương Minh hy vọng rằng sơ đồ nguyên lý tháp giải nhiệt mà chúng tôi chia sẻ sẽ giúp bạn hiểu rõ hơn về quá trình vận hành của thiết bị này, từ đó bạn có thể lựa chọn và sử dụng tháp một cách hiệu quả và phù hợp.
