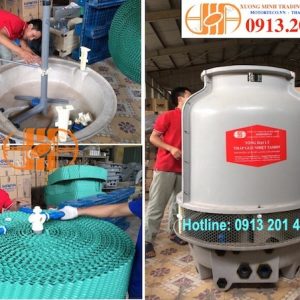

Tháp giải nhiệt tròn TSC

Kiểu tháp giải nhiệt TSC (型冷卻水塔 TSC) là sản phẩm tháp giải nhiệt chất lượng cao, được sản xuất theo tiêu chuẩn ISO 9001.

Vỏ FRP

Vỏ được làm bằng vật liệu FRP, có đặc tính nhẹ, không gỉ, không bị lão hóa, chịu ẩm và chịu axit-bazơ, chắc chắn và bền, tuổi thọ sử dụng lâu dài.

TSC 型冷卻水塔 (TSC kiểu tháp giải nhiệt) được thiết kế dạng chai, nhẹ và nhỏ gọn, không chiếm diện tích, đồng thời lượng gió đón nhận tối thiểu, có thể lắp đặt ở bất kỳ hướng nào.

Chân FRP liền khối

Công ty chúng tôi đã tận dụng tối đa đặc tính không gỉ, không bị lão hóa, chịu ẩm và chịu axit-bazơ của vật liệu FRP để thiết kế và sản xuất tháp giải nhiệt FRP liền khối, tránh sử dụng khung đỡ bằng sắt, hoàn toàn loại bỏ nhược điểm gỉ sét và lão hóa, tăng tuổi thọ sử dụng. Kích thước FRP liền khối lên đến TSC-350RT, là tháp giải nhiệt FRP liền khối lớn nhất cả nước.

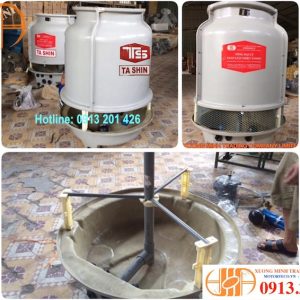

Bộ phun nước tự động

Bộ phun nước xoay tự động, sử dụng thiết kế áp lực nước thấp, trục chính bằng thép không gỉ có trục đỡ hỗ trợ, do đó tỷ lệ hao mòn thấp nhất, một ưu điểm khác là không cần sử dụng bộ chắn nước (ELIMINATOR), vẫn có thể đạt được hiệu quả ít nước nhất. TSC-3RT ~ TSC-30RT sử dụng vật liệu ABS; TSC-40RT trở lên sử dụng vật liệu nhôm hợp kim đặc biệt. Bộ phun nước xoay tự động sử dụng lực phản tác dụng của nước đầu ra từ ống phun để tự động quay đều theo chiều kim đồng hồ, tưới nước đều lên vật liệu tản nhiệt, đạt được hiệu quả trao đổi nhiệt. Tốc độ quay của bộ phun nước khi thiết kế lượng nước tiêu chuẩn là 2 ~ 23 vòng/phút.

Quạt

Quạt là loại quạt ly tâm nhiều cánh, là loại chuyên dụng cho tháp giải nhiệt. TSC-3RT ~ TSC-30RT sử dụng vật liệu ABS, là quạt cố định. TSC-40RT trở lên sử dụng vật liệu nhôm hợp kim đặc biệt, là quạt điều chỉnh được. Tất cả các quạt đều được cân bằng, vận hành êm ái, rung động và tiếng ồn thấp. Quạt điều chỉnh được có thể điều chỉnh góc của quạt theo lượng gió cần thiết, đạt được hiệu quả tản gió tốt nhất.

Bộ giảm tốc

Động cơ là loại động cơ chuyên dụng cho tháp giải nhiệt, có thiết kế đặc biệt, chống thấm nước, kiểu ngoài trời, tốc độ thấp. TSC-3RT ~ TSC-150RT là động cơ truyền động trực tiếp, công suất đặc biệt; TSC-175RT trở lên là động cơ truyền động kèm theo bộ giảm tốc. Bộ giảm tốc được thiết kế đều sử dụng vật liệu đặc biệt, được gia công tinh xảo, hệ số an toàn cao, bền bỉ, tiếng ồn thấp, bảo dưỡng dễ dàng.

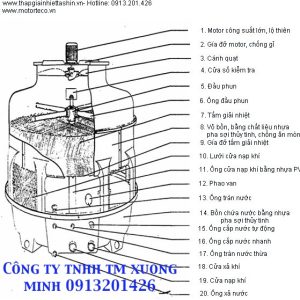

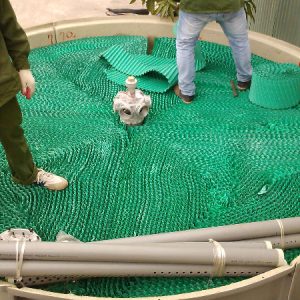

Vật liệu tản nhiệt

Vật liệu tản nhiệt là băng dính PVC cứng, bề mặt được xử lý nhăn đặc biệt và định hình bằng nhiệt dập kiểu V, không bao giờ co rút, biến dạng. Có thể kéo dài thời gian lưu thông nước và tăng diện tích bề mặt vật liệu tản nhiệt, đạt được hiệu quả trao đổi nhiệt tốt nhất.

Chi tiết sắt

Tất cả các chi tiết sắt đều được xử lý mạ kẽm nhúng nóng (HOT DIPPED GALVANIZED), hiệu quả chống gỉ tốt, không lo bị ăn mòn do nước, chi phí bảo dưỡng thấp.

Thông tin chung

TSC-RT	3   5    8   10   15   20   25    30   40    50   60   70   80   100   125   150   175   200   225   250   300    350    400   500   600   700   800  1000
Mô tơ	Động cơ ngoài trời chống nước, sản phẩm cấp 1, sử dụng thiết bị bảo vệ bằng công tắc điện từ
Cách truyền động	Trực tiếp từ động cơ, hoặc truyền động bằng hộp giảm tốc
Quạt	Cánh cố định bằng vật liệu ABS, cánh động bằng vật liệu nhôm hợp kim
Vỏ	Vỏ bằng vật liệu composite thủy tinh cường lực (FRP)
Bộ phun nước	Bộ phun nước bằng nhựa ABS, trục inox
Vật liệu tản nhiệt	Nhựa PVC dạng nhăn, tạo hình dạng tổ ong (đối với thiết kế nhiệt độ cao có thể sử dụng vật liệu gỗ đã qua xử lý chống thấm)
Lưới thông gió	Lưới nhựa PVC
Thang	Thang thép mạ kẽm nhúng nóng
Khung đỡ động cơ	Khung đỡ động cơ bằng thép ống mạ kẽm nhúng nóng
Chân tháp	Chân tháp bằng nhôm hợp kim

---

TOWER MODEL TSC	DIMENSIONS m/m		PIPE CONNECTION m/m						FAN MOTOR HP	FAN DIAMETER m/m	AIR VOLUME m2/min	NORMAL WATER FLOW L/min
	H	D	IN	OUT	O	Dr	Ba	Q
3	1230	680	25	25	25	20	20		1/6	460	27	39
5	1280	820	40	40	25	20	20		1/6	460	60	65
8	1440	830	40	40	25	20	20		1/6	460	75	104
10	1400	1100	40	40	25	25	20	20	1/4	670	100	130
15	1530	1100	50	50	25	25	20	20	1/2	670	140	195
20	1580	1200	50	50	25	25	20	20	1/2	670	180	260
25	1690	1400	65	65	25	25	20	20	3/4	860	200	325
30	1770	1620	65	65	25	25	20	20	3/4	860	225	390
40	1780	1830	80	80	25	40	20	25	1	960	280	520
50	1820	2040	80	80	25	40	20	25	1	960	330	650
60	1970	2040	80	80	25	40	20	25	1-1/2	960	420	780
70	1930	2200	100	100	25	40	20	25	1-1/2	1160	510	910
80	2030	2200	100	100	25	40	20	25	1-1/2	1160	550	1040
100	2160	2800	100	100	25	40	25	25	2	1500	700	1300
125	2260	3100	125	125	25	40	25	25	3	1500	830	1625
150	2580	3500	125	125	25	40	25	25	3	1700	950	1950
175	2700	3500	150	150	25	40	25	40	5	1700	1150	2275
200	2890	3900	150	150	50	50	40	40	7-1/2	2100	1450	2600
225	2890	3900	150	150	50	50	40	40	7-1/2	2100	1750	2925
250	3000	3900	200	200	50	50	40	40	7-1/2	2100	1850	3250
300	3085	4680	200	200	80	50	40	40	10	2400	2200	3900
350	3185	4680	200	200	80	50	40	40	10	2400	2300	4550
400	4050	5360	200	200	80	50	50	50	15	3100	2600	5200
500	4250	5360	250	250	80	50	50	50	15	3100	2750	6500
600	4445	6600	250	250	80	50	50	50	20	3400	3750	7800
700	4645	6600	250	250	80	50	50	50	20	3400	3900	9100
800	5200	7400	300	300	100	65	50	65	25	3600	5000	10400
1000	5350	7400	300	300	100	65	50	65	30	3600	5200	13000



Chú thích – IN: Ống nước vào OUT: Ống nước ra O: Ống nước tràn Dr: Ống nước xả Ba: Ống nước cấp tự động Q: Ống nước cấp khẩn cấp

---



Tower Model TSC	WEIGHT(KG)		D1m/m	D2m/m	Wm/m	Am/m	Bm/m	Cm/m	hm/m	ANCHOR BOLT			PUMP HEAD m
	DRY	OPERATING								SIZE m/m	LENGTH m/m	QTY PCS
3	26	65	346		300		200		150	12	120	3	1.2
5	35	100	485		420		200		150	12	120	3	1.2
8	40	138	485		420		200		150	12	120	3	1.2
10	48	178	612		530		200		150	12	120	3	1.3
15	67	260	692		600		200		150	12	120	3	1.4
20	78	330	808		700		200		150	12	120	3	1.5
25	95	420	970		840		200		150	12	120	3	1.6
30	100	500	1175		830		250		200	12	120	4	1.8
40	160	550	1360		960		250		200	12	120	4	1.8
50	209	700	1585		1130		250		200	12	120	4	1.9
60	215	750	1585		1130		250		200	12	120	4	1.9
70	255	960	1760		880		250	200	200	12	120	5	2.0
80	260	1040	1760		880		250	200	200	12	120	5	2.0
100	400	1260	2100		1050		300	300	300	12	120	5	3
125	430	1620	2420		1210		300	300	300	12	120	5	3
150	650	2720	2760		1056		300	300	300	12	120	7	3.2
175	680	2900	2760		1056		300	300	300	12	120	7	3.2
200	780	3330	3080		1179		300	300	300	16	200	7	3.5
225	790	3400	3080		1179		300	300	300	16	200	7	3.5
250	810	3500	3080		1179		300	300	300	16	200	7	4
300	1000	4000	3850		1473		300	600	300	16	200	7	4
350	1100	4350	3850		1473		300	600	300	16	200	7	4
400	2300	7100	5100		2550		500	1000	300	16	200	12	5
500	2400	7660	5100		2550		500	1000	300	16	200	12	5
600	3400	9920	6300	3750	2411	300	500	1000	300	16	200	16	5.5
700	3800	11650	6300	3750	2411	300	500	1000	300	16	200	16	5.5
800	4500	12000	7100	4460	2717	300	500	1200	300	20	200	16	6
1000	4800	12300	7100	4460	2717	300	500	1200	300	20	200	16	6



Khả năng làm mát được tính toán dưới các điều kiện CW.B. với lưu lượng nước tuần hoàn 13 lít/phút/RT, nhiệt độ nước đầu vào 37℃, nhiệt độ nước đầu ra 32℃ và nhiệt độ không khí ẩm ướt 27℃.
