Tháp giải nhiệt là hệ thống làm mát không thể thiếu trong các ngành công nghiệp nặng như luyện kim, nhựa, thép,… Để hệ thống tháp giải nhiệt vận hành, bảo trì và khắc phục sự cố hiệu quả, doanh nghiệp cần nắm rõ cấu tạo từng bộ phận và sơ đồ tháp giải nhiệt một cách bài bản. Cùng Xương Minh tìm hiểu chi tiết từ cấu tạo, đến nguyên lý làm việc của tháp giải nhiệt trong bài viết dưới đây.
Vì sao cần phải hiểu sơ đồ tháp giải nhiệt?

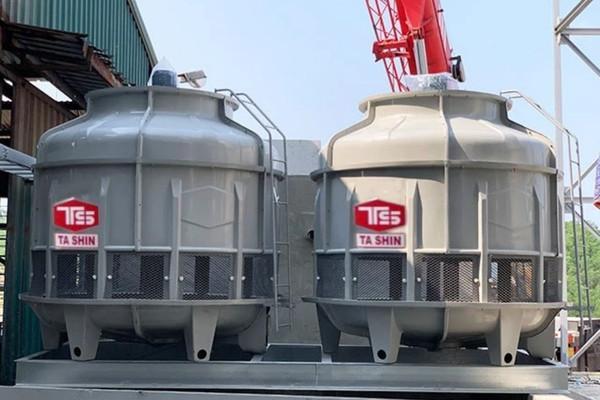

Tháp giải nhiệt là thiết bị thực hiện các tác động vật lý nhằm hạ nhiệt độ dòng nước tuần hoàn, phục vụ việc làm mát máy móc, hệ thống điều hòa không khí tại nhà xưởng và khu công nghiệp. Thiết bị này còn được biết đến với các tên gọi khác như Cooling Tower, tháp làm mát hay tháp tản nhiệt, thuộc nhóm tháp giải nhiệt công nghiệp.
Sơ đồ tháp giải nhiệt là bản vẽ hoặc hình minh họa thể hiện chi tiết cấu trúc nội bộ và nguyên lý vận hành của thiết bị. Thông qua sơ đồ này, người dùng có thể nắm bắt được mối liên hệ giữa các thành phần, từ đó phục vụ trực tiếp cho các công việc như: thiết kế hệ thống, vận hành hàng ngày, bảo trì định kỳ và xử lý sự cố kịp thời, tránh gián đoạn quá trình sản xuất.

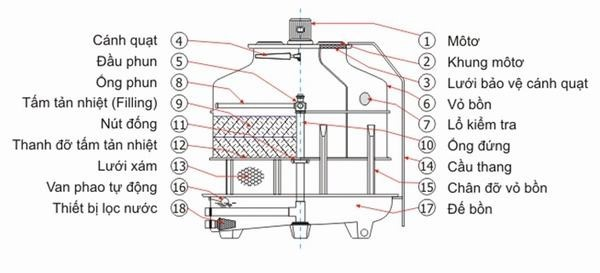

Cấu tạo các bộ phận của tháp giải nhiệt
Tháp giải nhiệt được cấu thành từ nhiều bộ phận chuyên biệt, mỗi bộ phận đảm nhận một chức năng riêng biệt nhưng phối hợp chặt chẽ với nhau để tối ưu hiệu suất làm mát. Dưới đây là phân tích chi tiết từng thành phần chính trong cấu tạo tháp.
Lớp ngoài/Vỏ tháp

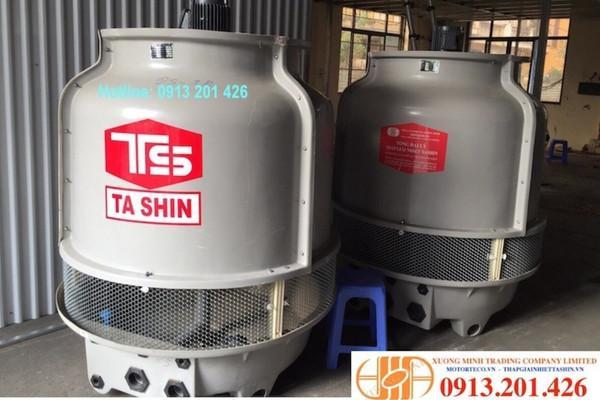

Bộ phận này được sản xuất từ vật liệu sợi thủy tinh, có đặc tính chống gỉ và chống ăn mòn. Thêm vào đó, thanh sắt cấu tạo tháp được bảo vệ bằng lớp xi mạ kẽm. Nhờ vậy, vỏ tháp giải nhiệt không chỉ chống lại tác động của môi trường mà còn ngăn chặn quá trình ăn mòn hiệu quả.
Khung xương
Với các tháp có kích thước lớn, phần khung được tách riêng nhằm gia cố và cố định phần vỏ bên ngoài. Vật liệu sử dụng để chế tạo khung xương tháp giải nhiệt thường là kim loại chất lượng cao, có thể là thép không gỉ hoặc sợi thủy tinh tùy theo thiết kế của nhà sản xuất. Đối với tháp cỡ nhỏ, khung và thân được tích hợp thành một khối thống nhất.
Điểm nổi bật của khung xương là khả năng chống bám rêu, dễ vệ sinh và tuổi thọ cao nhờ cơ chế chống mài mòn hiệu quả.
Đệm tản nước/Tấm tản nhiệt

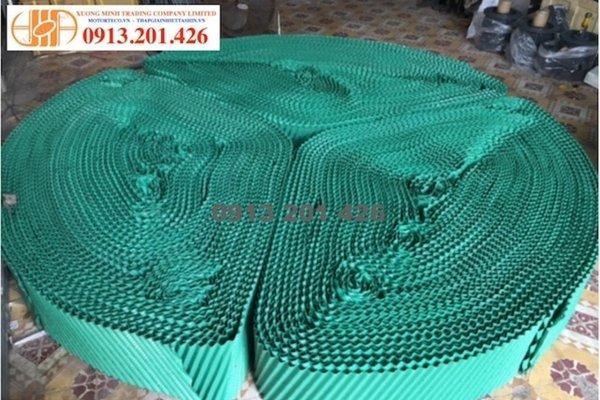

Tấm tản nhiệt được đặt bên trong thân tháp, làm từ nhựa PVC chịu nhiệt với thiết kế gân nổi giúp phân bổ dòng nước đồng đều theo bề mặt rộng. Cấu trúc này tạo điều kiện để nước và luồng khí nóng tiếp xúc tối đa, đẩy nhanh quá trình trao đổi nhiệt và nâng cao hiệu suất làm mát tổng thể của hệ thống.
Quạt gió

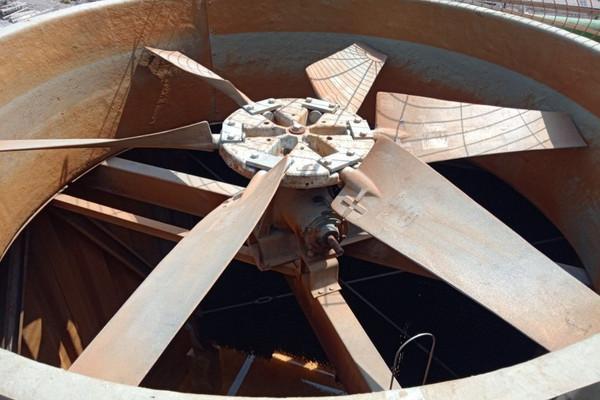

Cánh quạt của tháp giải nhiệt đảm nhiệm nhiệm vụ hút không khí từ phía sau động cơ. Hành động này tạo sự lưu thông không khí từ dưới lên, đi qua khối đệm để giải nhiệt cho nước. Đối với các tháp tản nhiệt có công suất nhỏ (5RT – 30RT), thường sử dụng cánh quạt làm từ nhựa ABS cao cấp. Trong khi đó, các thiết bị có công suất lớn (40RT trở lên) thường được trang bị cánh quạt làm từ hợp kim nhôm.
Cánh quạt kích thước lớn thường được lắp đặt tại đỉnh tháp cùng với động cơ điều khiển. Tùy theo công suất vận hành, cánh quạt được làm từ nhựa PVC (công suất nhỏ) hoặc hợp kim nhôm (công suất lớn) để đảm bảo độ bền và hiệu năng phù hợp.
Motor

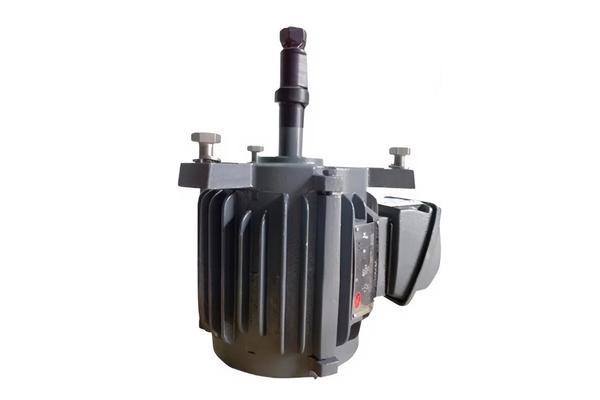

Bộ phận này được chế tạo bằng kỹ thuật hiện đại và có thiết kế nhẹ nhàng. Động cơ tháp giải nhiệt hoạt động thông qua hệ thống bánh răng truyền động với độ chính xác cao. Đồng thời được tích hợp đầy đủ các tiêu chuẩn an toàn, cho phép tháo lắp nhanh chóng mà không cần kết nối phức tạp. Do đó, việc điều khiển thiết bị trở nên đơn giản và quá trình bảo quản tháp giải nhiệt cũng trở nên thuận tiện hơn.
Ngoài ra, động cơ được sản xuất từ vật liệu chống thấm và có độ bền cao, giảm thiểu nhu cầu bảo dưỡng trong quá trình sử dụng.
Đầu phun chia nước

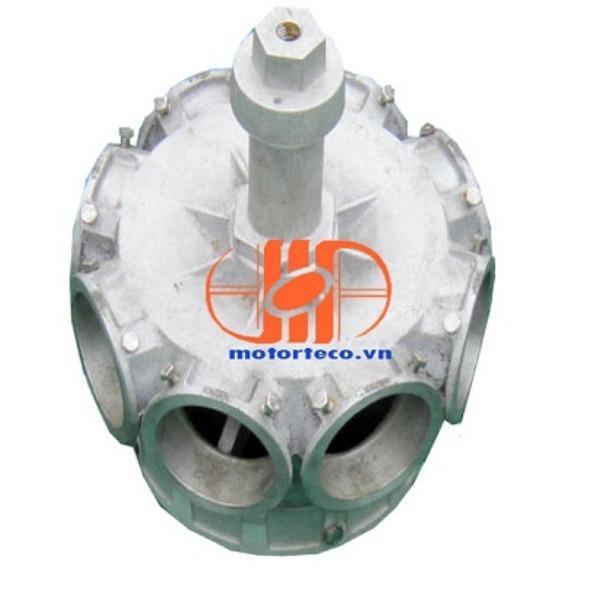

Đầu phun được sản xuất từ chất liệu nhựa ABS hoặc hợp kim nhôm, tùy thuộc vào công suất làm lạnh của tháp giải nhiệt. Linh kiện này đảm nhận vai trò phun và phân phối nước một cách đồng đều trên bề mặt của tấm filling tản nhiệt. Ống phun thiết kế phù hợp sẽ đảm bảo khả năng phân phối nước đều và đầy đủ trên toàn bộ bề mặt tấm giải nhiệt.
Các chi tiết khác
Ngoài các bộ phận chính, tháp giải nhiệt còn được trang bị bộ phận giảm âm giúp hạn chế tiếng ồn phát sinh trong quá trình lưu chuyển nước.
Đế bồn là một phần quan trọng với dung tích lớn, chủ yếu chứa nước và đặt ở phía dưới của tháp làm mát trong hệ thống tháp giải nhiệt chiller. Do đó, việc kiểm tra và thực hiện vệ sinh định kỳ cho đế bồn của tháp tản nhiệt là vô cùng quan trọng.
Sơ đồ nguyên lý tháp giải nhiệt chi tiết nhất
Tùy theo hình dạng cấu trúc và cách phối hợp giữa luồng khí và dòng nước bên trong, tháp giải nhiệt được phân thành 03 dạng sơ đồ vận hành chủ yếu: tháp dạng vuông, tháp dạng tròn và tháp giải nhiệt nước.
Sơ đồ tháp tản nhiệt dạng vuông
Tháp tản nhiệt vuông có hình dạng khối hộp vuông hoặc chữ nhật, phù hợp với các nhà máy yêu cầu tính thẩm mỹ cao và kết cấu kiên cố. Bạn có thể tham khảo chi tiết các dòng tháp giải nhiệt vuông để hiểu rõ hơn về cấu tạo và ứng dụng thực tế.
Nguyên lý hoạt động:

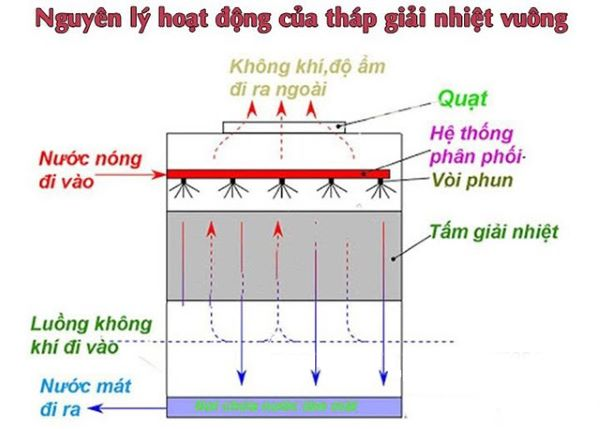

Nước nóng được đưa vào từ phía trên → Từ đây, dòng nước sẽ được bộ chia phân tán đều xuống các tấm đệm → Cánh quạt hoạt động song song để hút toàn bộ khí nóng ra ngoài. Nước sau khi được làm mát sẽ tập trung xuống bồn chứa phía đáy, theo đường ống dẫn đến các thiết bị cần làm mát trong hệ thống.
Sơ đồ tháp làm mát dạng tròn
Tháp tròn xuất hiện phổ biến tại các khu công nghiệp, đặc biệt trong môi trường luyện kim, lò gang thép – nơi yêu cầu làm mát liên tục với công suất cao.
Nguyên lý hoạt động:

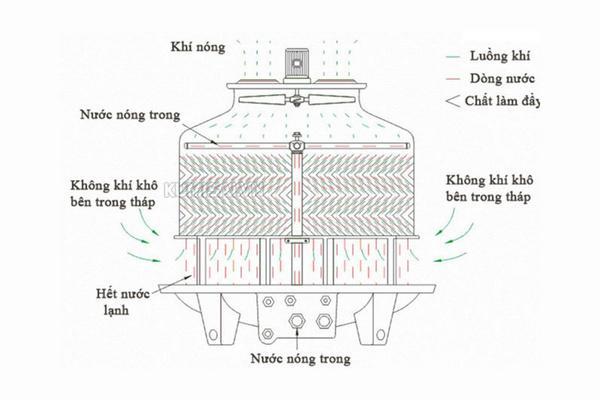

Nước chảy thẳng từ trên xuống trong khi không khí được quạt hút cưỡng bức đi ngược chiều từ dưới lên. Sự gặp nhau trực tiếp giữa hai dòng tạo ra quá trình trao đổi nhiệt mạnh mẽ, giúp hạ nhiệt nhanh và hiệu quả. Với thiết kế nhỏ gọn, hiệu suất làm mát cao và chi phí lắp đặt tối ưu, tháp dạng tròn là lựa chọn phổ biến tại các cơ sở vừa và nhỏ hoặc khu vực có diện tích hạn chế.
Sơ đồ tháp giải nhiệt nước

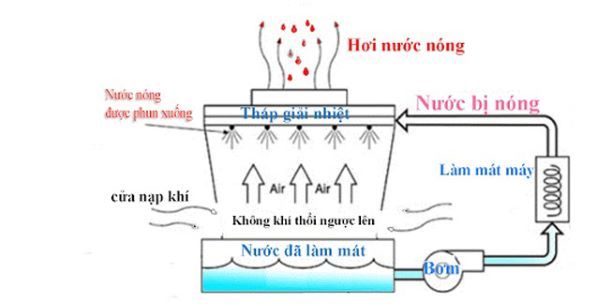

Về bản chất, nguyên lý của tháp giải nhiệt nước xoay quanh việc hạ nhiệt dòng nước tuần hoàn trong toàn bộ hệ thống. Trong quá trình lưu thông qua các thiết bị, nước liên tục hấp thụ nhiệt lượng phát sinh, dẫn đến tăng nhiệt độ đáng kể.
Chu trình vận hành:
Nước nóng được dẫn vào tháp → Cánh quạt kết hợp với tấm đệm tản nhiệt thực hiện quá trình làm mát → Nước sau khi được hạ nhiệt tiếp tục di chuyển theo hệ thống ống, quay lại hấp thụ nhiệt từ máy móc và lặp lại vòng tuần hoàn.
Trong suốt chu trình này, một lượng nước nhất định sẽ bị tổn thất do bay hơi. Vì vậy, hầu hết hệ thống đều được trang bị bơm bổ sung tự động, đảm bảo mực nước trong bồn luôn duy trì ở mức đủ để hệ thống vận hành liên tục, không gián đoạn.
Nắm vững sơ đồ tháp giải nhiệt là bước quan trọng để vận hành hiệu quả, bảo trì đúng cách và kéo dài tuổi thọ toàn bộ hệ thống làm mát công nghiệp. Nếu bạn đang tìm kiếm đơn vị cung cấp tháp giải nhiệt chất lượng cao, tư vấn kỹ thuật chuyên sâu và giải pháp làm mát phù hợp với từng quy mô nhà xưởng, Xương Minh sẵn sàng hỗ trợ bạn từ khâu lựa chọn sản phẩm đến lắp đặt tháp giải nhiệt và bảo trì sau bán. Liên hệ ngay!
